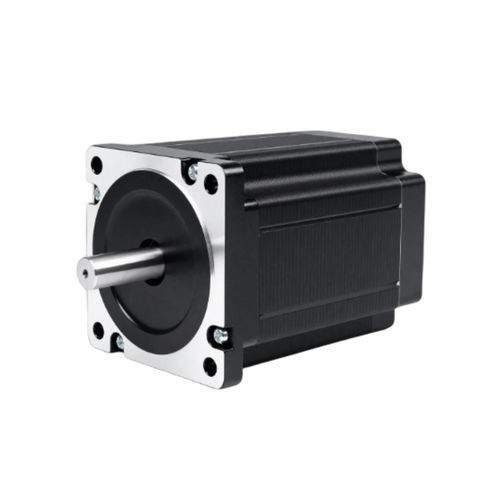

Motore passo-passo a 2 fasi 86BH128-300A-55D

passo-passo ibridoNEMA 34industriale

Panoramica del prodotto
Il 86BH128 è un motore passo-passo ibrido da 86 mm (NEMA 34) con corpo di 128 mm, che eroga 4,90 N·m (50 kg·cm) di coppia di tenuta a 3,0 A/fase. Il corpo allungato fornisce una coppia superiore mantenendo un consumo di corrente moderato, adatto a router CNC pesanti, tavoli plasma e incisori di grande formato in applicazioni industriali.

Punti principali

• Coppia di tenuta: 4,90 N·m (50 kg·cm)
• Flangia: 86 mm (NEMA 34), lunghezza corpo 128 mm
• Configurazione: 2 fasi, 4 fili
• Diametro albero: 12 mm
• Driver raccomandato: CWD860H

Specifiche elettriche
Angolo di passo: 1,8° ±5%
Corrente nominale: 3,0 A/fase
Coppia di tenuta: 4,90 N·m (50 kg·cm)
Fasi: 2
Fili: 4
Diametro albero: 12 mm
Dimensione flangia: 86 mm (NEMA 34)
Lunghezza corpo: 128 mm
Peso: 3,6 kg
Driver raccomandato: CWD860H

Meccanica e prestazioni
I disegni meccanici per la serie 86BH sono disponibili; curve coppia-velocità e dati specifici per variante possono essere forniti su richiesta per integrazione e dimensionamento.

Specifiche tecniche

• Modello: 86BH128
• Dimensione flangia: 86 mm (NEMA 34)
• Lunghezza corpo: 128 mm
• Angolo di passo: 1,8° ±5%
• Coppia di tenuta: 4,90 N·m (50 kg·cm)
• Corrente nominale: 3,0 A/fase
• Fasi: 2
• Fili: 4
• Diametro albero: 12 mm
• Peso: 3,6 kg
• Driver raccomandato: CWD860H
