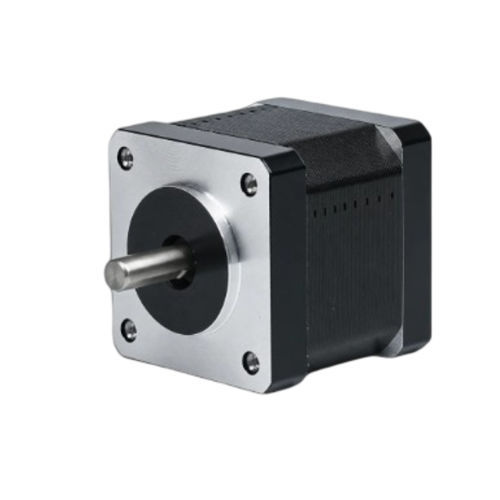

Motore passo-passo ibrido 35BHH37W-099A-21

bifasecompattoNEMA 14

Panoramica
Il 35BHH37W-099A-21 è un motore passo-passo ibrido a 2 fasi da 35 mm (NEMA 14) che eroga 0,196 N·m (2 kg·cm) di coppia di tenuta in un corpo di 37 mm. Con corrente nominale di 1 A/fase, cablaggio a 4 conduttori e albero da 5 mm, è indicato per applicazioni di controllo movimento di precisione in spazi contenuti. Driver consigliato: CW215.

Punti chiave

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 0,196 N·m (2 kg·cm)
• Corrente nominale 1 A/fase — telaio 35 mm (NEMA 14)
• Compatto: lunghezza corpo 37 mm, diametro albero 5 mm

Specifiche elettriche

• Angolo di passo — 1,8° ± 5%
• Coppia di tenuta — 0,196 N·m (2 kg·cm)
• Corrente nominale — 1 A/fase (alternativa indicata: 3 A)
• Numero di fasi — 2
• Numero di conduttori — 4
• Diametro albero — 5 mm
• Dimensione telaio — 35 mm (NEMA 14)
• Lunghezza corpo — 37 mm
• Peso — 0,3 kg
• Driver consigliato — CW215

Scheda tecnica
35BHH37W-099A-21

Disegni / Curve disponibili

• Disegno meccanico — Serie 35BH (35 mm (NEMA 14))
• Curva coppia-velocità — Serie 35BH

Specifiche tecniche

• Fase: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,196 N·m (2 kg·cm)
• Corrente nominale: 1 A/fase (alternativa: 3 A)
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Dimensione telaio: 35 mm (NEMA 14)
• Lunghezza corpo: 37 mm
• Peso: 0,3 kg
• Driver consigliato: CW215
• Riferimento modello: 35BHH37W-099A-21
