Motore passo-passo 42BHH48-140A-07EH
passo-passo ibridopasso-passo a 2 fasi4.8 V

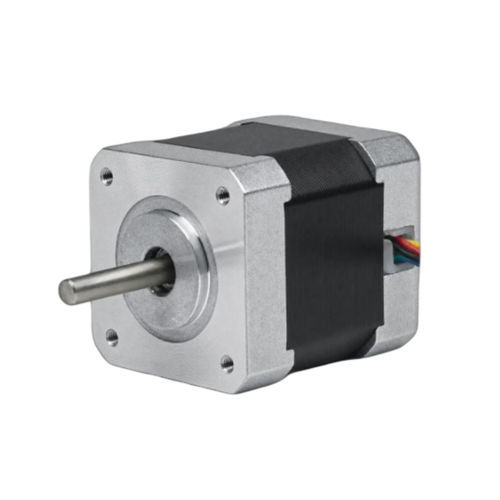

Motore passo-passo - 42BHH48-140A-07EH - NEOTON MOTOR - passo-passo ibrido / passo-passo a 2 fasi / 4.8 V
Motore passo-passo - 42BHH48-140A-07EH - NEOTON MOTOR - passo-passo ibrido / passo-passo a 2 fasi / 4.8 V
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
passo-passo, passo-passo ibrido, passo-passo a 2 fasi
Tensione
4.8 V
Montaggio
compatto, NEMA 17
Applicazioni
per il settore della robotica, per macchina utensile
Altre caratteristiche
a comando integrato
Intensità

1,4 A

Coppia

0,608 Nm
(0,448438 ft.lb)

Diametro

5 mm
(0,2 in)

Temperatura di funzionamento

Max.: 50 °C
(122 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Panoramica del prodotto
Il CW-42BHH48-140A-07EH è un motore passo-passo ibrido integrato compatto NEMA 17 (42 mm) con driver IRS42E integrato. Fornisce una coppia di tenuta di 0,608 N·m a 1,4 A/fase e integra motore e driver per cablaggio semplificato e installazione compatta; indicato per stampanti 3D, piccoli CNC e apparecchiature di automazione compatte.

Punti chiave
  • Stepper integrato NEMA 17 (42 mm) con driver IRS42E integrato
  • Coppia di tenuta: 0,608 N·m (6,2 kg·cm)
  • Corrente nominale: 1,4 A/fase, Tensione nominale: 4,8 VDC
  • Passo: 1,8° (200 passi/giro)
  • Lunghezza corpo compatta: 48 mm
  • Cablaggio semplificato — motore e driver in un'unica unità

Panoramica (tabella)
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 48 mm max
Passo: 1,8° ± 5%
Coppia di tenuta: 0,608 N·m (6,2 kg·cm)
Corrente nominale: 1,4 A/fase
Tensione nominale: 4,8 VDC
Driver integrato: IRS42E

Specifiche motore (tabella)
Numero di fasi: 2
Passo: 1,8° ± 5%
Coppia di tenuta: 0,608 N·m (6,2 kg·cm)
Tensione nominale: 4,8 VDC
Corrente nominale: 1,4 A/fase
Resistenza di fase (20°C): 3,4 Ω ± 10%
Induttanza di fase (1 kHz): 7,5 mH ± 20%
Inerzia del rotore: 76 g·cm²
Resistenza di isolamento: 100 MΩ min (500 VDC)
Classe di isolamento: Classe B (130°C)
Temperatura ambiente: -20°C a +50°C
Umidità ambiente: 15% a 95%
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 48 mm max
Diametro albero: φ5 mm
Cavi: 4 conduttori, lunghezza 55 mm, 5 mm stagnati
Specifiche cavo: 24AWG UL1430

Driver integrato (IRS42E)
Modello driver: IRS42E
Montaggio: 2 viti M3×40 GB823 (diagonali)
Tubo termorestringente: φ4×45 mm
Viti di montaggio (incluse): 2-M3×59.5 GB823
Etichetta driver: applicata sul corpo del driver

Disegno meccanico
Disegno meccanico disponibile per la serie 42BHH (42 mm NEMA 17, driver integrato).

Specifiche tecniche
  • Modello / Serie: 42BHH48
  • Fasi: 2
  • Passo: 1,8° ± 5% (200 passi/giro)
  • Coppia di tenuta: 0,608 N·m (6,2 kg·cm)
  • Corrente nominale: 1,4 A/fase
  • Tensione nominale: 4,8 VDC
  • Resistenza di fase (20°C): 3,4 Ω ± 10%
  • Induttanza di fase (1 kHz): 7,5 mH ± 20%
  • Inerzia del rotore: 76 g·cm²
  • Resistenza di isolamento: ≥100 MΩ (500 VDC)
  • Classe di isolamento: Classe B (130°C)
  • Intervallo di temperatura ambiente: -20°C a +50°C
  • Intervallo di umidità ambiente: 15% a 95%
  • Dimensione telaio: 42 mm (NEMA 17)
  • Lunghezza corpo: 48 mm max
  • Diametro albero: φ5 mm
  • Cavi: 4 conduttori, lunghezza 55 mm, 5 mm stagnati
  • Specifiche cavo: 24AWG UL1430
  • Driver integrato: IRS42E (motore e driver combinati)
  • Montaggio: viti diagonali 2-M3×40 (GB823); viti di montaggio driver 2-M3×59.5 (GB823)
