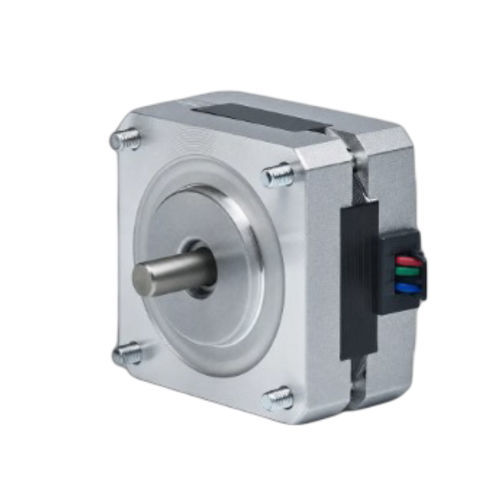

Motore passo passo a 4 fasi 39BH25-048A-24

passo-passo ibridoNEMA 15

Panoramica del prodotto
Il 39BH25-048A-24 è un motore passo-passo ibrido a 4 fasi da 39 mm (NEMA 15) progettato per il controllo di movimento di precisione in spazi ridotti. Fornisce 0,098 N·m (1 kg·cm) di coppia di tenuta con un corpo da 25 mm ed è classificato a 0,48 A per fase. Driver consigliato: CW215.

Punti chiave

• Configurazione a 4 fasi con angolo di passo 1,8°
• Coppia di tenuta: 0,098 N·m (1 kg·cm)
• Flangia: 39 mm (NEMA 15) — Lunghezza corpo: 25 mm — Diametro albero: 5 mm
• Corrente nominale: 0,48 A/fase — 4 conduttori

Specifiche elettriche (sintesi)
Angolo di passo: 1,8° ± 5%
Coppia di tenuta: 0,098 N·m (1 kg·cm)
Corrente nominale: 0,48 A/Fase
Numero di fasi: 4
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione flangia: 39 mm (NEMA 15)
Lunghezza corpo: 25 mm
Peso: 0,3 kg
Driver consigliato: CW215

Disegni e prestazioni
Disegno meccanico disponibile per la serie 39BH (39 mm / NEMA 15).
Curva coppia-velocità disponibile per la serie 39BH (grafico delle prestazioni che mostra la coppia in funzione della velocità).

Scheda tecnica prodotto
Identificatore: 39BH25-048A-24

Specifiche tecniche

• Serie / Modello: 39BH25
• Dimensione flangia: 39 mm (NEMA 15)
• Lunghezza corpo: 25 mm
• Numero di fasi: 4
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,0981 N·m (1 kg·cm)
• Corrente nominale: 0,48 A/Fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Peso: 0,3 kg
• Driver consigliato: CW215
