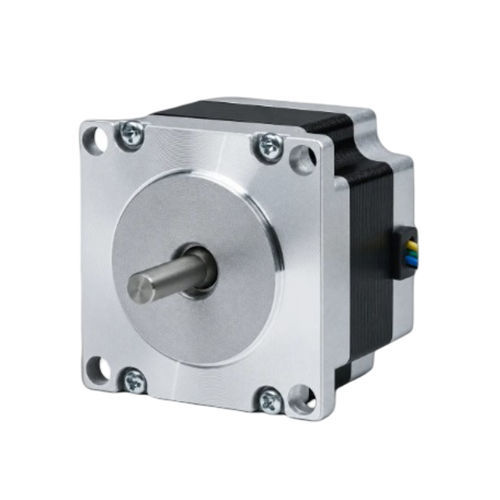

Motore passo-passo ibrido 57BHH41-099A-12K

passo-passo a 2 fasicompattoNEMA 23

Panoramica
Il 57BHH41-099A-12K è un motore passo-passo ibrido da 57 mm (NEMA 23) a 2 fasi che eroga 0,981 N·m (10 kg·cm) di coppia di mantenimento in un corpo compatto da 41 mm. Corrente nominale 1 A per fase, albero da 6,35 mm. Indicazioni d'uso: controllo di movimento di precisione e automazione industriale. Driver consigliato: CW542.

Punti chiave

• 2 fasi, passo 1,8° — coppia di mantenimento 0,981 N·m (10 kg·cm)
• Corrente nominale: 1 A/fase
• Struttura 57 mm (NEMA 23), lunghezza corpo 41 mm
• Diametro albero 6,35 mm, configurazione a 4 conduttori

Parametri rapidi
Fasi — 2
Angolo di passo — 1,8°
Coppia di mantenimento — 0,981 N·m
Corrente/fase — 1 A
Diametro albero — 6,35 mm
N. conduttori — 4

Specifiche elettriche
Angolo di passo — 1,8° ± 5%
Coppia di mantenimento — 0,981 N·m (10 kg·cm)
Corrente nominale — 1 A/fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 6,35 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 41 mm
Peso — 0,46 kg
Driver consigliato — CW542

Meccanica e prestazioni
Il disegno meccanico della serie 57BH è fornito per supportare l'integrazione. È disponibile la curva coppia-velocità della serie per valutare le prestazioni dinamiche sotto carico.

Scheda prodotto
La scheda tecnica relativa a 57BHH41-099A-12K è disponibile (download PDF sulla pagina prodotto).

Specifiche tecniche

• Serie modello: 57BHH (57 mm NEMA 23)
• Denominazione modello: 57BHH41
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 41 mm
• Angolo di passo: 1,8° ± 5%
• Numero di fasi: 2
• Numero di conduttori: 4
• Corrente nominale: 1 A per fase
• Coppia di mantenimento: 0,981 N·m (10 kg·cm)
• Diametro albero: 6,35 mm
• Peso: 0,46 kg
• Driver consigliato: CW542
