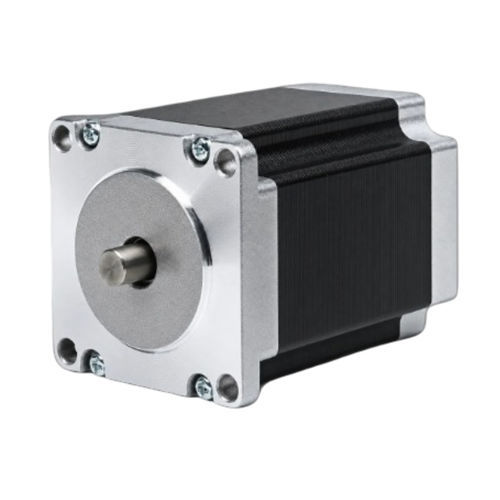

Motore passo-passo a 2 fasi 57BHH76-209B-21B

passo-passo ibridoNEMA 23di precisione

Panoramica del prodotto
Il 57BHH76-209B-21B è un motore passo-passo ibrido da 57 mm (NEMA 23) a 2 fasi che eroga 1,884 N·m (19,2 kg·cm) di coppia di mantenimento in un corpo da 76 mm. Con corrente nominale di 2,1 A/fase, è progettato per il controllo di posizione e movimento di precisione in applicazioni industriali. Driver consigliato: CW542.

Punti salienti

• 2 fasi, passo 1,8° — coppia di mantenimento 19,2 kg·cm (1,884 N·m)
• Corrente nominale: 2,1 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo: 76 mm — diametro albero: 6,35 mm

Specifiche elettriche
Angolo per passo — 1,8° ± 5%
Coppia di mantenimento — 1,884 N·m (19,2 kg·cm)
Corrente nominale — 2,1 A/Fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 6,35 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 76 mm
Peso — 1,1 kg
Driver consigliato — CW542

Scheda tecnica
Identificativo scheda tecnica: 57BHH76-209B-21B

Caratteristiche tecniche / specifiche

• Modello: 57BHH76 (riferimento: 57BHH76-209B-21B)
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 76 mm
• Fasi: 2
• Angolo per passo: 1,8° ± 5%
• Coppia di mantenimento: 1,884 N·m (19,2 kg·cm)
• Corrente nominale: 2,1 A/Fase
• Numero di conduttori: 4
• Diametro albero: 6,35 mm
• Peso: 1,1 kg
• Driver consigliato: CW542
