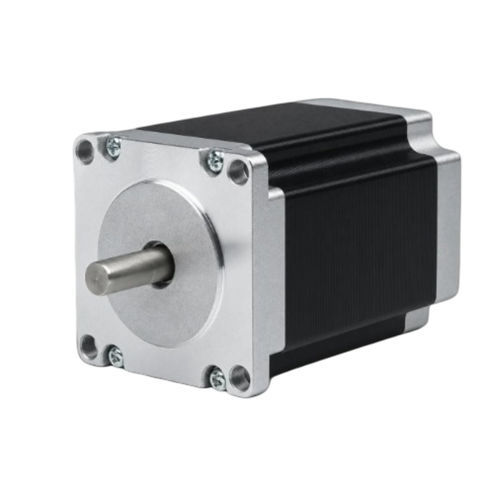

Motore passo-passo ibrido 57BHM110-300B-32

passo passo a 4 fasiNEMA 23di precisione

Panoramica del prodotto
Il 57BHM110-300B-32 è un motore passo-passo ibrido da 57 mm (NEMA 23) a 4 fasi che eroga una coppia di mantenimento di 2,551 N·m (26 kg·cm) in un corpo da 110 mm. Corrente nominale: 3 A/fase. Driver consigliato: CW542. Albero da 8 mm, 6 conduttori, lunghezza corpo 110 mm; peso circa 1,4 kg. Progettato per il controllo di movimento di precisione e personalizzabile OEM senza MOQ.

Punti chiave

• 4 fasi, passo 0,9° — coppia di mantenimento 2,551 N·m (26 kg·cm)
• Corrente nominale 3 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 110 mm, albero 8 mm, 6 conduttori

Specifiche elettriche
Angolo di passo — 0,9° ± 5%
Coppia di mantenimento — 2,551 N·m (26 kg·cm)
Corrente nominale — 3 A/fase
Numero di fasi — 4
Numero di conduttori — 6
Diametro asse — 8 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 110 mm
Peso — ~1,4 kg
Driver consigliato — CW542

Meccanica / Prestazioni
Disegno meccanico e curva coppia-velocità della serie 57BH sono disponibili come risorse prodotto. La scheda tecnica fornisce dimensioni dettagliate e grafici di prestazione per il numero di parte esatto.

Scheda tecnica
Riferimento scheda tecnica: 57BHM110-300B-32

Specifiche tecniche

• Modello: 57BHM110-300B-32
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 110 mm
• Angolo di passo: 0,9° ± 5%
• Fasi: 4
• Coppia di mantenimento: 2,551 N·m (26 kg·cm)
• Corrente nominale: 3 A/fase
• Conduttori: 6
• Diametro albero: 8 mm
• Driver consigliato: CW542
• Peso: ~1,4 kg
