Motore passo-passo a 2 fasi 57BH51-100A-21-14

passo-passo ibridoNEMA 23compatto

Panoramica

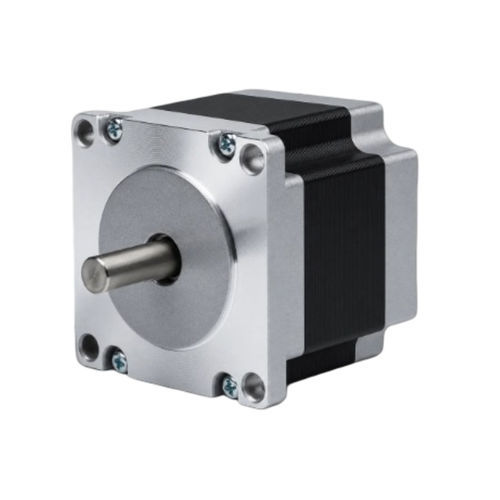

Il 57BH51-100A-21-14 è un motore passo-passo ibrido a 2 fasi da 57 mm (NEMA 23) che eroga 0,677 N·m (6,9 kg·cm) di coppia di bloccaggio con lunghezza corpo di 51 mm. Corrente nominale: 1 A per fase. Driver consigliato: CW542.

Punti chiave

• 2 fasi, angolo passo 1,8° — coppia di bloccaggio 6,9 kg·cm (0,677 N·m)
• Corrente nominale: 1 A/fase — telaio 57 mm (NEMA 23)
• Corpo compatto 51 mm, diametro albero 6,35 mm, cablaggio a 4 conduttori

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di bloccaggio: 0,677 N·m (6,9 kg·cm)
Corrente nominale: 1 A/Fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 6,35 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 51 mm
Peso: 0,62 kg
Driver consigliato: CW542

Disegno meccanico
È disponibile il disegno meccanico della serie 57BH (57 mm / NEMA 23) che mostra le dimensioni di montaggio e lo schema dei fori.

Curva coppia‑velocità
Curva di prestazione coppia‑velocità disponibile per la serie 57BH che illustra il comportamento della coppia in funzione della velocità a corrente nominale.

Specifiche tecniche

• Modello: 57BH51 (esempio di codice completo: 57BH51-100A-21-14)
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di bloccaggio: 0,677 N·m (6,9 kg·cm)
• Corrente nominale: 1 A/Fase
• Numero di conduttori: 4
• Diametro albero: 6,35 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 51 mm
• Peso: 0,62 kg
• Driver consigliato: CW542
