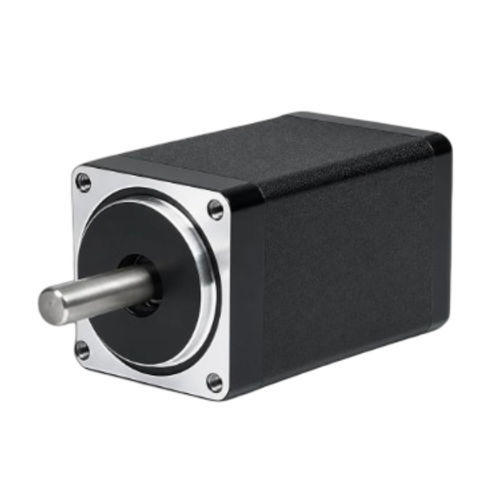

Motore passo-passo ibrido 28BH51-100B-20NEMA 11per il settore della roboticaindustriale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- passo-passo ibrido
- Montaggio
- NEMA 11
- Applicazioni
- industriale, per il settore della robotica, per macchina utensile, per strumento di misura
- Altre caratteristiche
- di precisione
- Intensità
1 A
- Coppia
0,088 Nm
(0,064905 ft.lb)- Diametro
5 mm
(0,2 in)
Descrizione
Panoramica del prodotto
Il 28BH51-100B-20 è un motore passo-passo ibrido a 2 fasi da 28 mm (NEMA 11) che eroga 0,088 N·m (0,9 kg·cm) di coppia di tenuta in un corpo da 51 mm. Con corrente nominale 1 A/fase, albero da 5 mm e 4 conduttori, è adatto per il controllo di movimento di precisione in automazione industriale, CNC, robotica e strumentazione. Driver consigliato: CW215.
Punti chiave
Specifiche elettriche
Angolo passo: 1,8° ± 5%
Coppia di tenuta: 0,088 N·m (0,9 kg·cm)
Corrente nominale: 1 A/Fase
Numero di fasi: 2
Numero di conduttori: 4
Dimensione frame: 28 mm (NEMA 11)
Lunghezza corpo: 51 mm
Diametro albero: 5 mm
Peso: 0,18 kg
Driver consigliato: CW215
Identificativo scheda tecnica: 28BH51-100B-20
Meccanica e prestazioni
Sono disponibili disegni meccanici per la serie 28BH. Curve coppia-velocità e dati di performance forniti per la validazione del progetto e la selezione del motore.
Scheda tecnica
Identificativo scheda tecnica: 28BH51-100B-20
Applicazioni tipiche
Il 28BH51-100B-20 è un motore passo-passo ibrido a 2 fasi da 28 mm (NEMA 11) che eroga 0,088 N·m (0,9 kg·cm) di coppia di tenuta in un corpo da 51 mm. Con corrente nominale 1 A/fase, albero da 5 mm e 4 conduttori, è adatto per il controllo di movimento di precisione in automazione industriale, CNC, robotica e strumentazione. Driver consigliato: CW215.
Punti chiave
- 2 fasi, angolo passo 1,8° — coppia di tenuta 0,088 N·m (0,9 kg·cm)
- Corrente nominale: 1 A/fase
- Frame: 28 mm (NEMA 11), lunghezza corpo 51 mm
- Diametro albero: 5 mm — 4 conduttori
- Famiglia: serie 28BH — Modello: 28BH51-100B-20
Specifiche elettriche
Angolo passo: 1,8° ± 5%
Coppia di tenuta: 0,088 N·m (0,9 kg·cm)
Corrente nominale: 1 A/Fase
Numero di fasi: 2
Numero di conduttori: 4
Dimensione frame: 28 mm (NEMA 11)
Lunghezza corpo: 51 mm
Diametro albero: 5 mm
Peso: 0,18 kg
Driver consigliato: CW215
Identificativo scheda tecnica: 28BH51-100B-20
Meccanica e prestazioni
Sono disponibili disegni meccanici per la serie 28BH. Curve coppia-velocità e dati di performance forniti per la validazione del progetto e la selezione del motore.
Scheda tecnica
Identificativo scheda tecnica: 28BH51-100B-20
Applicazioni tipiche
- Automazione industriale e sistemi di posizionamento
- Macchine CNC e controllo assi
- Robotica e robot collaborativi
- Strumentazione da laboratorio e dispositivi medicali (non impiantabili)
