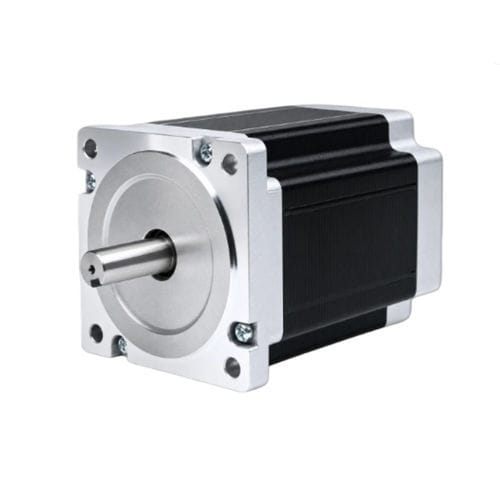

Motore passo-passo a 2 fasi 86BHH114-500A-32E

passo-passo ibrido48 VNEMA 34

Panoramica del prodotto
Il 86BHH114 è un motore passo‑passo ibrido NEMA 34 (86 mm) con corpo da 114 mm, che eroga una coppia di mantenimento di 6,67 N·m (68 kg·cm) a 5,0 A/fase. È il motore di riferimento per la curva coppia‑velocità della serie 86BH, offrendo un buon compromesso tra coppia e lunghezza per applicazioni industriali di motion.

Punti chiave

• Coppia di mantenimento: 6,67 N·m (68 kg·cm)
• Motore di riferimento per la curva coppia‑velocità 86BH
• Frame: 86 mm (NEMA 34), lunghezza corpo: 114 mm
• Diametro albero: 12,7 mm
• Driver raccomandato: CWD860H

Attributi riepilogativi
Dimensione frame: 86 mm (NEMA 34)
Angolo per passo: 1,8°
Coppia di mantenimento: 6,67 N·m
Corrente nominale: 5,0 A/fase
Fasi: 2
Cavi: 4

Specifiche elettriche (tabella)
Angolo per passo: 1,8° ± 5%
Coppia di mantenimento: 6,67 N·m (68 kg·cm)
Corrente nominale: 5,0 A/fase
Fasi: 2
Cavi: 4
Diametro albero: 12,7 mm
Dimensione frame: 86 mm (NEMA 34)
Lunghezza corpo: 114 mm
Peso: 3,5 kg
Driver raccomandato: CWD860H

Disegno meccanico
Disegno meccanico disponibile per la serie 86BH (86 mm / NEMA 34) che mostra le dimensioni di montaggio e le posizioni dei connettori per l'integrazione nelle macchine industriali.

Curva coppia‑velocità
Curva coppia‑velocità fornita per il modello 86BHH114 a DC 48 V con il driver raccomandato (CWD860H). Utilizzare la curva come riferimento per la selezione e il dimensionamento in centri CNC, tavoli plasma e sistemi di automazione.

Specifiche tecniche

• Modello: 86BHH114
• Dimensione frame: 86 mm (NEMA 34)
• Lunghezza corpo: 114 mm
• Angolo per passo: 1,8° (±5%)
• Coppia di mantenimento: 6,67 N·m (68 kg·cm)
• Corrente nominale: 5,0 A/fase
• Numero di fasi: 2
• Numero di cavi: 4
• Diametro albero: 12,7 mm
• Peso: 3,5 kg
• Driver raccomandato: CWD860H
