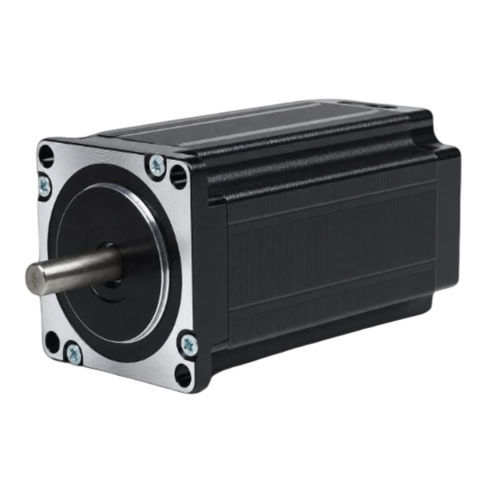

Motore passo passo a 4 fasi 57BHH100-420A-21B

passo-passo ibridoNEMA 23

Panoramica
Il 57BHH100-420A-21B è un motore passo-passo ibrido 4 fasi da 57 mm (NEMA 23) che eroga 2,747 N·m (28 kg·cm) di coppia di tenuta in un corpo da 100 mm. Con corrente nominale di 2,97 A/fase, garantisce prestazioni costanti per il motion control di precisione in automazione industriale e robotica. Driver consigliato: CWD556.

Punti chiave

• 4 fasi, passo 1,8° — coppia di tenuta 2,747 N·m (28 kg·cm)
• Corrente nominale 2,97 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 100 mm, diametro albero 8 mm, 8 uscite

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di tenuta: 2,747 N·m (28 kg·cm)
Corrente nominale: 2,97 A/fase
Fasi: 4
Uscite: 8
Diametro albero: 8 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 100 mm
Peso: 2 kg
Driver consigliato: CWD556

Disegno meccanico
Il disegno meccanico della serie 57BH è disponibile nella pagina prodotto.

Curva coppia-velocità
La curva coppia-velocità della serie 57BH è disponibile nella pagina prodotto.

Datasheet prodotto
Identificatore datasheet: 57BHH100-420A-21B (PDF disponibile nella pagina prodotto).

Specifiche tecniche

• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 2,747 N·m (28 kg·cm)
• Corrente nominale: 2,97 A/fase
• Fasi: 4
• Uscite: 8
• Diametro albero: 8 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 100 mm
• Peso: 2 kg
• Driver consigliato: CWD556
