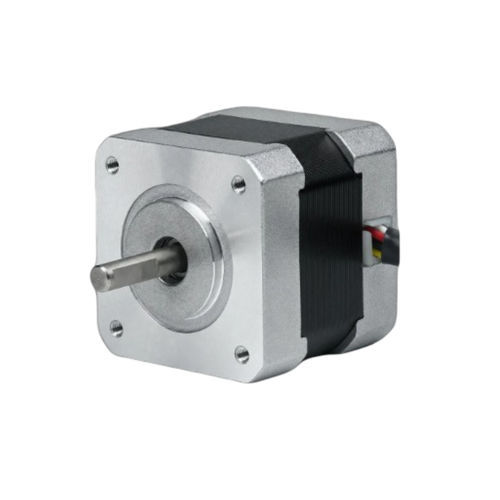

Motore passo-passo a 2 fasi 42BHH39-168A-24

passo-passo ibridoNEMA 17

Panoramica prodotto
Il 42BHH39-168A-24 è un motore passo-passo ibrido a 2 fasi da 42 mm (NEMA 17) che eroga 0,412 N·m (4,2 kg·cm) di coppia di tenuta in un corpo di 39 mm. Corrente nominale: 0,8 A/fase. Driver raccomandato: CW215.

Punti chiave

• 2 fasi, passo 1,8° — coppia di tenuta 0,412 N·m (4,2 kg·cm)
• 0,8 A/fase — telaio 42 mm (NEMA 17)
• Lunghezza corpo 39 mm — albero Ø 5 mm

Specifiche elettriche

• Modello — 42BHH39-168A-24
• Passo — 1,8° ± 5%
• Coppia di tenuta — 0,412 N·m (4,2 kg·cm)
• Corrente nominale — 0,8 A/fase
• Numero fasi — 2
• Numero conduttori — 4
• Diametro albero — 5 mm
• Dimensione telaio — 42 mm (NEMA 17)
• Lunghezza corpo — 39 mm
• Peso — 0,4 kg
• Driver raccomandato — CW215

Disegno meccanico
Consultare il disegno meccanico della serie 42BH (42 mm / NEMA 17) nella pagina prodotto per le quote di montaggio e le tolleranze.

Curva coppia-velocità
Vedere la curva coppia-velocità della serie 42BH sulla pagina prodotto per valutare le prestazioni nelle varie gamme di velocità.

Applicazioni

• Controllo di movimento di precisione: macchine CNC, pick-and-place, tavole indicizzatrici
• Automazione: robotica, posizionamento nastri trasportatori, attuatori
• Produzione additiva, apparecchiature di laboratorio e banco prova

Specifiche tecniche

• Nome commerciale — 42BHH39
• Dimensione telaio — 42 mm (NEMA 17)
• Lunghezza corpo — 39 mm
• Fase — 2
• Passo — 1,8° ± 5%
• Coppia di tenuta — 0,412 N·m (4,2 kg·cm)
• Corrente nominale — 0,8 A/fase
• Conduttori — 4
• Diametro albero — 5 mm
• Peso — 0,4 kg
• Driver raccomandato — CW215
