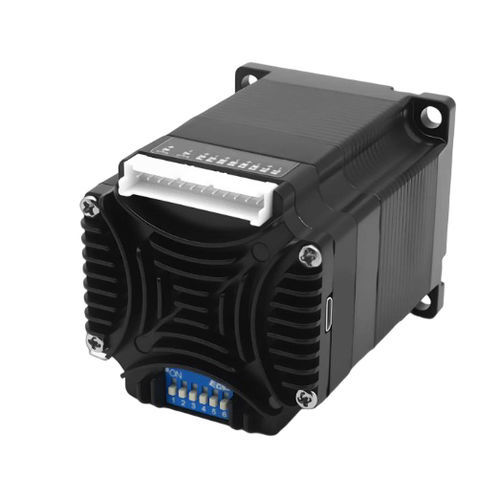

Motore passo-passo 57BH80CA12IM

60 V24 VNEMA 23

Panoramica del prodotto
Il 57BH80CA12IM è un servomotore passo‑passo integrato da 57 mm con interfaccia CANopen e feedback assoluto meccanico multigiro senza batteria (range fisso −100 a +1499 giri). L'encoder conserva la posizione dell'albero in caso di perdita di alimentazione, consentendo il riavvio senza homing quando il progetto di sicurezza e controllo della macchina lo permette. Questa caratteristica può ridurre la dipendenza da sensori di home e finecorsa per tavole di indicizzazione, assi di trasferimento, moduli di movimentazione compatti e apparecchiature mobili.

PUNTI CHIAVE

• Feedback assoluto meccanico multigiro senza batteria (−100 a +1499 giri)
• Posizione mantenuta in caso di perdita di alimentazione; supporto per riavvio senza homing secondo la progettazione del sistema
• Range di feedback 1.599 giri con encoder 4096 linee (16.384 conteggi)
• Comunicazione CANopen e interfaccia TTL
• Alimentazione 24–60 VDC e coppia massima 1,2 N·m

Specifiche rapide
Dimensione telaio: 57 mm
Lunghezza corpo: 79,9 mm
Coppia massima di uscita: 1,2 N·m
Tensione di ingresso: 24–60 VDC
Comunicazione: CANopen, TTL
Feedback encoder: 4096 linee (16.384 conteggi)

Panoramica del servo integrato
Modello: 57BH80CA12IM
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo integrata: 79,9 mm
Dimensione L: 55,4 mm
Diametro albero: 8 mm
Gamma tensione ingresso: 24–60 VDC
Coppia massima: 1,2 N·m
Comunicazione: CANopen, TTL

Elettrico, Feedback e Configurazione
Impostazione corrente: 0,5–6,5 A regolabile via software; motore abbinato in fabbrica: 4,0 A
Feedback encoder: 4096 linee (16.384 conteggi)
Resistenza di fase: 0,44 Ω ±20%
Induttanza di fase: 1,4 mH ±20%
Inerzia rotore: circa 280 g·cm²
Peso: circa 0,82 kg
Impostazione microstep: configurabile dall'host; intero positivo >200; default di fabbrica 4000
Impostazione indirizzo: default di fabbrica 1; indirizzo iniziale regolabile via software host
Feedback multigiro: feedback meccanico multigiro senza batteria 1.599 giri; range fisso −100 a +1499 giri
Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto avvolgimento e deviazione posizione
Memoria non volatile: parametri di configurazione memorizzati nella FLASH MCU interna
Temperatura di esercizio: 0°C a +40°C
Umidità di esercizio: 20% RH a 90% RH

Disegno meccanico
Il disegno meccanico è fornito come riferimento dimensionale: lunghezza del corpo, dimensione L, diametro dell'albero e dettagli di montaggio sono mostrati nel disegno dimensionale.

Specifiche tecniche

• Modello: 57BH80CA12IM
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo / Lunghezza corpo integrata: 79,9 mm
• Dimensione L: 55,4 mm
• Diametro albero: 8 mm
• Gamma tensione ingresso: 24–60 VDC
• Coppia massima: 1,2 N·m
• Interfacce di comunicazione: CANopen, TTL
• Feedback encoder: 4096 linee (16.384 conteggi)
• Feedback multigiro: meccanico multigiro senza batteria 1.599 giri (fisso −100 a +1499 giri)
• Impostazione corrente: 0,5–6,5 A regolabile via software (motore abbinato 4,0 A)
• Resistenza di fase: 0,44 Ω ±20%
• Induttanza di fase: 1,4 mH ±20%
• Inerzia rotore: ~280 g·cm²
• Peso: ~0,82 kg
• Impostazione microstep: configurabile dall'host; default 4000
• Impostazione indirizzo: default fabbrica 1; regolabile dall'host
• Funzioni di protezione: sovratensione, sottotensione, sovracorrente, circuito aperto avvolgimento, deviazione di posizione
• Memoria non volatile: FLASH MCU per parametri di configurazione
• Temperatura di esercizio: 0°C a +40°C
• Umidità di esercizio: 20% RH a 90% RH
