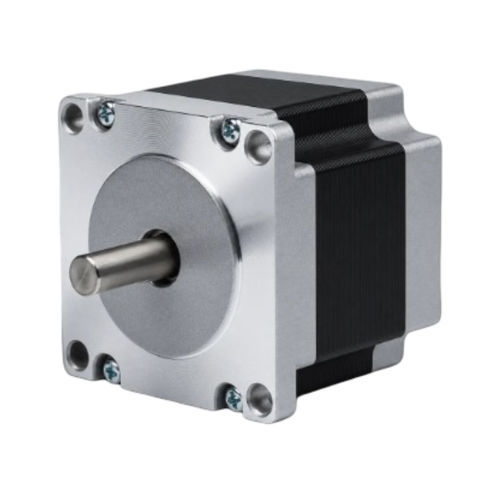

Motore passo-passo a 2 fasi 57BHM56-070A-28B

passo-passo ibridoNEMA 23per il settore della robotica

Panoramica
Il 57BHM56-070A-28B è un motore passo-passo ibrido da 57 mm (NEMA 23) a 2 fasi che fornisce una coppia di tenuta di 1,177 N·m (12 kg·cm) in un corpo di 56 mm. Con corrente nominale 0,7 A/fase e passo di 0,9°, è indicato per applicazioni di posizionamento e controllo del moto di precisione. Driver consigliato: CW215.

Punti chiave

• 2 fasi, passo 0,9° — coppia di tenuta 12 kg·cm (1,177 N·m)
• 0,7 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 56 mm, diametro albero 10 mm

Scheda prodotto
Modello: 57BHM56 (esempio di variante: 57BHM56-070A-28B)

Specifiche elettriche
Passo: 0,9° ± 5%
Coppia di tenuta: 1,177 N·m (12 kg·cm)
Corrente nominale: 0,7 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 10 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 56 mm
Peso: 0,68 kg
Driver consigliato: CW215

Disegno meccanico
Disegno meccanico disponibile per la serie 57BH (57 mm / NEMA 23)

Curva coppia-velocità
Curva coppia-velocità disponibile per la serie 57BH

Caratteristiche / specifiche tecniche

• Modello: 57BHM56 (esempio di variante: 57BHM56-070A-28B)
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 56 mm
• Fasi: 2
• Passo: 0,9° (±5%)
• Coppia di tenuta: 1,177 N·m (12 kg·cm)
• Corrente nominale: 0,7 A/fase
• Numero di conduttori: 4
• Diametro albero: 10 mm
• Peso: 0,68 kg
• Driver consigliato: CW215
