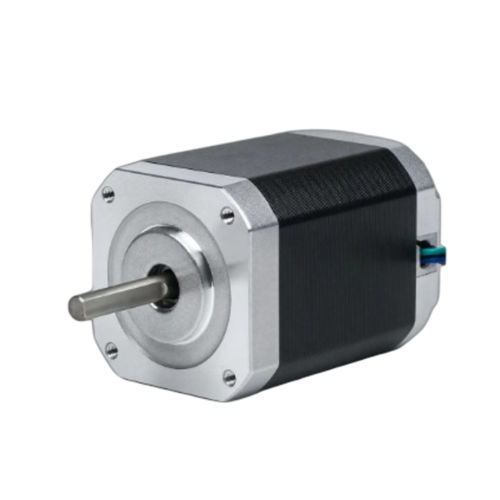

Motore passo-passo ibrido 42BHH58-030A-21A

passo-passo a 2 fasiNEMA 17

Panoramica del prodotto
Il 42BHH58-030A-21A è un motore passo‑passo ibrido 2 fasi da 42 mm (NEMA 17) che eroga 0,589 N·m (6 kg·cm) di coppia di tenuta in un corpo da 58 mm. Corrente nominale: 0,3 A/fase. Driver consigliato: CW215.

Punti chiave

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 6 kg·cm
• Corrente nominale: 0,3 A/fase — telaio 42 mm (NEMA 17)
• Lunghezza corpo 58 mm — diametro albero 5 mm

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di tenuta: 0,589 N·m (6 kg·cm)
Corrente nominale: 0,3 A/Fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 58 mm
Peso: 0,9 kg
Driver consigliato: CW215

Meccanica e prestazioni
Il disegno meccanico e la curva coppia‑velocità per la serie 42BH sono forniti come risorse prodotto. Il disegno meccanico corrisponde alla serie 42BH (42 mm NEMA 17) ed è disponibile un grafico delle prestazioni coppia‑velocità per la serie.

Caratteristiche / specifiche tecniche

• Variante modello: 42BHH58-030A-21A
• Serie: 42BHH58 / serie 42BH
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,589 N·m (6 kg·cm)
• Corrente nominale: 0,3 A/fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 58 mm
• Peso: 0,9 kg
• Driver consigliato: CW215
