Servomotore passo-passo 57BH96PS20IC
60 V24 Vcon encoder e driver integrati

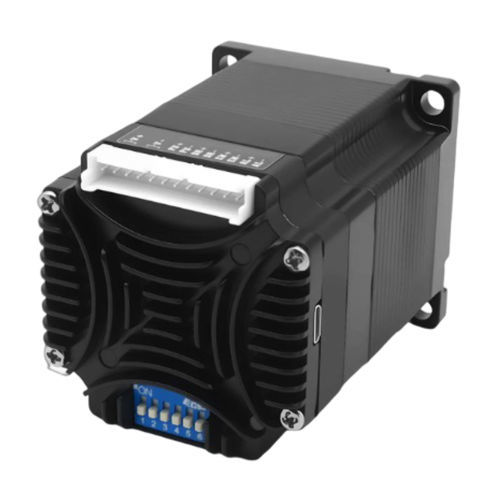

Servomotore passo-passo - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / con encoder e driver integrati
Servomotore passo-passo - 57BH96PS20IC - NEOTON MOTOR - 60 V / 24 V / con encoder e driver integrati
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di NEOTON MOTOR

Caratteristiche

Tipo
passo-passo
Tensione
60 V, 24 V
Montaggio
NEMA 23, con encoder e driver integrati
Applicazioni
con encoder integrato
Altre caratteristiche
ad alta risoluzione, ad anello chiuso, con controllore integrato, servocomandato, con elettronica integrata, indirizzabile
Intensità

Max.: 3,2 A

Min.: 0,2 A

Coppia

2 Nm
(1,475124 ft.lb)

Velocità di rotazione

Max.: 3.000 rpm
(18.849,5559 rad.min-1)

Min.: 0,01 rpm
(0,0628 rad.min-1)

Diametro

8 mm
(0,31 in)

Temperatura di funzionamento

Max.: 40 °C
(104 °F)

Min.: 0 °C
(32 °F)

Descrizione

Panoramica del prodotto
Il 57BH96PS20IC è un servozione passo-passo integrato controllato a impulsi che combina motore, driver e encoder in un telaio compatto da 57 mm per semplificare il cablaggio e l'installazione su assi di automazione ad alta coppia.

Punti chiave
  • Coppia massima: 2,0 N·m
  • Controllo: impulsi / direzione TTL
  • Range tensione di ingresso: 24–60 VDC
  • Encoder: 4096 linee (16 384 conteggi)
  • Memoria FLASH interna per salvataggio configurazione

Specifiche rapide
  • Dimensione frame: 57 mm
  • Lunghezza corpo integrato: 96 mm
  • Coppia max: 2,0 N·m
  • Tensione ingresso: 24–60 VDC
  • Comunicazione: impulsi / direzione TTL
  • Feedback encoder: 4096 linee (16 384 conteggi)

Panoramica servo integrato (parametri)
  • Modello: 57BH96PS20IC
  • Dimensione frame: 57 mm (NEMA 23)
  • Lunghezza corpo integrato: 96 mm
  • Dimensione L: 76 mm
  • Diametro albero: 8 mm
  • Range tensione ingresso: 24–60 VDC
  • Coppia massima: 2,0 N·m
  • Comunicazione: impulsi / direzione TTL

Elettrico, feedback e configurazione
  • Impostazione corrente: 0,2–3,2 A regolabile via software (motore abbinato in fabbrica: 5,0 A)
  • Feedback encoder: 4096 linee (16 384 conteggi)
  • Resistenza di fase: 0,4 Ω ±20%
  • Induttanza di fase: 1,8 mH ±20%
  • Inerzia rotore: approx. 480 g·cm²
  • Peso: approx. 1,2 kg
  • Range velocità: 0,01 rpm a 3000 rpm
  • Microstep: 16 impostazioni DIP; regolabile via software (≥200)
  • Frequenza filtro: default 400 kHz; regolabile via software
  • Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto dell'avvolgimento, deviazione di posizione
  • Memoria non volatile: FLASH MCU interna
  • Temperatura di funzionamento: 0°C a +40°C
  • Umidità di funzionamento: 20% a 90% RH
  • TTL seriale: 115200 bps; 8 bit dati; 1 stop bit; nessuna parità

Disegno meccanico
Disegno meccanico e illustrazione dimensionale disponibili per il servomotore passo-passo integrato da 57 mm (file di disegno meccanico fornito nella pagina prodotto).

Specifiche tecniche
  • Modello: 57BH96PS20IC
  • Dimensione frame: 57 mm (NEMA 23)
  • Lunghezza corpo integrato: 96 mm
  • Dimensione L: 76 mm
  • Diametro albero: 8 mm
  • Coppia massima: 2,0 N·m
  • Range tensione ingresso: 24–60 VDC
  • Comunicazione: impulsi / direzione TTL
  • Encoder: 4096 linee (16 384 conteggi)
  • Impostazione corrente: 0,2–3,2 A regolabile via software (motore abbinato in fabbrica: 5,0 A)
  • Resistenza di fase: 0,4 Ω ±20%
  • Induttanza di fase: 1,8 mH ±20%
  • Inerzia rotore: approx. 480 g·cm²
  • Peso: approx. 1,2 kg
  • Range velocità: 0,01–3000 rpm
  • Microstep: 16 impostazioni DIP; regolabile via software (≥200)
  • Frequenza filtro: default 400 kHz; regolabile
  • Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto dell'avvolgimento, deviazione di posizione
  • Memoria non volatile: FLASH MCU interna
  • Temp. funzionamento: 0°C a +40°C
  • Umidità funzionamento: 20% a 90% RH
  • TTL seriale: 115200 bps; 8N1 (8 bit, nessuna parità, 1 stop bit)
