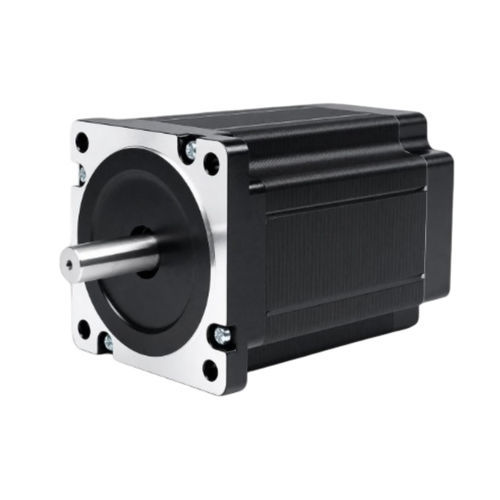

Motore passo-passo a 2 fasi 86BHH118-400A-32B

passo-passo ibrido48 VNEMA 34

Panoramica del prodotto
Il 86BHH118 è un motore passo-passo ibrido in telaio da 86 mm (NEMA 34) con corpo da 118 mm, che fornisce 8,33 N·m (85 kg·cm) di coppia di tenuta a 6,0 A/fase. È progettato per applicazioni che richiedono elevata coppia di tenuta, come macchine CNC pesanti, grandi tavoli plasma e portalate pesanti.

Punti chiave

• Coppia di tenuta: 8,33 N·m (85 kg·cm)
• Telaio: 86 mm (NEMA 34); lunghezza corpo: 118 mm
• Configurazione: 2 fasi, 4 fili
• Diametro albero: 14 mm
• Driver consigliato: CWD860H

Specifiche elettriche (estratto)
Angolo di passo: 1,8° ± 5%
Coppia di tenuta: 8,33 N·m (85 kg·cm)
Corrente nominale: 6,0 A/fase
Numero di fasi: 2
Numero di fili: 4
Diametro albero: 14 mm
Dimensione telaio: 86 mm (NEMA 34)
Lunghezza corpo: 118 mm
Peso: 4,0 kg
Driver consigliato: CWD860H

Immagini tecniche aggiuntive
Il disegno meccanico e la curva coppia-velocità sono disponibili nelle risorse del prodotto sulla pagina per riferimento.

Specifiche tecniche

• Modello: 86BHH118
• Dimensione telaio: 86 mm (NEMA 34)
• Lunghezza corpo: 118 mm
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 8,33 N·m (85 kg·cm)
• Corrente nominale: 6,0 A/fase
• Numero di fasi: 2
• Numero di fili: 4
• Diametro albero: 14 mm
• Peso: 4,0 kg
• Driver consigliato: CWD860H
• Applicazioni tipiche: macchine CNC pesanti, grandi tavoli plasma, portalate pesanti
