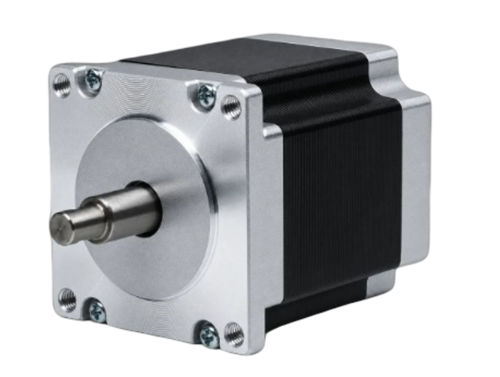

Motore passo-passo ibrido 57BHH65-300D-34KB

passo-passo a 2 fasiNEMA 23

Panoramica del prodotto
Il 57BHH65-300D-34KB è un motore passo-passo ibrido da 57 mm (NEMA 23) a 2 fasi, progettato per il controllo di movimento di precisione in applicazioni industriali. Fornisce 1,177 N·m (12 kg·cm) di coppia di tenuta da un corpo di 65 mm ed è nominale a 3 A/fase. Driver consigliato: CW542.

Punti principali

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 1,177 N·m (12 kg·cm)
• Corrente nominale 3 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 65 mm, diametro albero 10 mm

Specifiche elettriche

• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 1,177 N·m (12 kg·cm)
• Corrente nominale: 3 A/fase
• Numero di fasi: 2
• Numero di conduttori: 4

Disegno meccanico
Disegno meccanico disponibile per la serie 57BH (57 mm / NEMA 23) che mostra dimensioni complessive e dettagli di montaggio per l'integrazione.

Curva coppia-velocità
Curva coppia-velocità (serie 57BH) fornita per valutare le prestazioni coppia/velocità alle condizioni nominali.

Specifiche tecniche

• Designazione modello: 57BHH65-300D-34KB
• Modello commerciale: 57BHH65
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 65 mm
• Angolo di passo: 1,8° ± 5%
• Fasi: 2
• Corrente nominale: 3 A/fase
• Coppia di tenuta: 1,177 N·m (12 kg·cm)
• Numero di conduttori: 4
• Diametro albero: 10 mm
• Peso: 0,75 kg
• Driver consigliato: CW542
