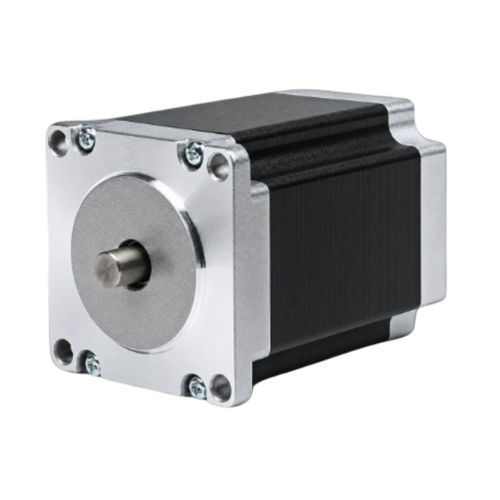

Motore a 3 fasi 57BHP79-500A-29

passo-passo ibridoNEMA 23di precisione

Panoramica del prodotto
Il 57BHP79-500A-29 è un motore passo-passo ibrido da 57 mm (NEMA 23) trifase che fornisce 1.422 N·m (14,5 kg·cm) di coppia di mantenimento in un corpo da 79 mm. Corrente nominale 5 A/fase, adatto per il controllo di movimento di precisione in spazi compatti. Driver consigliato: CW542.

Punti principali

• Trifase, angolo di passo 1,2° — coppia di mantenimento 1.422 N·m (14,5 kg·cm)
• Corrente nominale 5 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo 79 mm con albero Ø 8 mm

Specifiche elettriche
Angolo di passo: 1,2° ± 5%
Coppia di mantenimento: 1.422 N·m (14,5 kg·cm)
Corrente nominale: 5 A/fase
Numero di fasi: 3
Numero di conduttori: 3
Diametro asse: 8 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 79 mm
Peso: 1,2 kg
Driver consigliato: CW542

Meccanica / Grafici
Disegno meccanico disponibile per la serie 57BH con quote di montaggio e dettagli dell'albero. Curva coppia‑velocità disponibile per la serie 57BH per valutare le prestazioni in funzione della velocità.

Modello / Specifiche tecniche

• Modello: 57BHP79-500A-29 (denominazione prodotto)
• Fasi: 3
• Angolo di passo: 1,2° ± 5%
• Coppia di mantenimento: 1.422 N·m (14,5 kg·cm)
• Corrente nominale per fase: 5 A
• Numero di conduttori: 3
• Diametro asse: 8 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 79 mm
• Peso: 1,2 kg
• Driver consigliato: CW542
