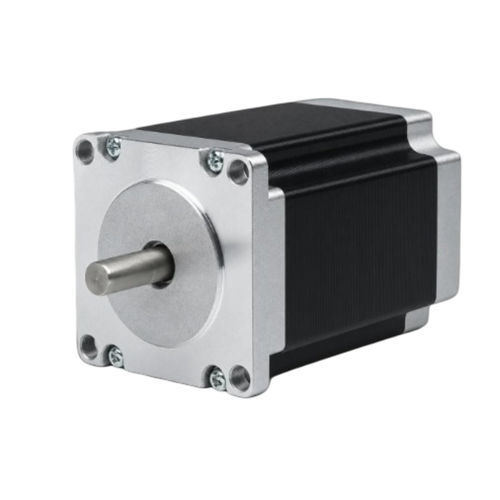

Motore passo passo a 4 fasi 57BHM82-300-32E

passo-passo ibridoNEMA 23per il settore della robotica

Panoramica
Il 57BHM82-300-32E è un motore passo-passo ibrido 4 fasi da 57 mm (NEMA 23) con lunghezza corpo di 82 mm, erogante 1,648 N·m (16,8 kg·cm) di coppia di tenuta. Con corrente nominale di 3 A per fase e passo di 0,9°, è indicato per controllo di movimento di precisione in automazione industriale, CNC e robotica. Driver consigliato: CW542.

Punti chiave

• 4 fasi, passo 0,9° — coppia di tenuta 1,648 N·m (16,8 kg·cm)
• Corrente nominale: 3 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo: 82 mm, albero Ø 8 mm, 6 conduttori

Specifiche elettriche

• Modello: 57BHM82-300-32E
• Passo: 0,9° ± 5%
• Coppia di tenuta: 1,648 N·m (16,8 kg·cm)
• Corrente nominale: 3 A/fase
• Numero di fasi: 4
• Numero di conduttori: 6
• Diametro albero: 8 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 82 mm
• Peso: 1,2 kg
• Driver consigliato: CW542

Meccanica e prestazioni

• Lunghezza corpo: 82 mm
• Diametro albero: 8 mm
• Telaio: 57 mm (NEMA 23)
• Curva coppia-velocità disponibile per la serie 57BH

Specifiche tecniche

• Numero modello: 57BHM82-300-32E
• Fasi: 4
• Passo: 0,9° ± 5%
• Coppia di tenuta: 1,648 N·m
• Corrente nominale: 3 A/fase
• Numero conduttori: 6
• Diametro albero: 8 mm
• Peso: 1,2 kg
