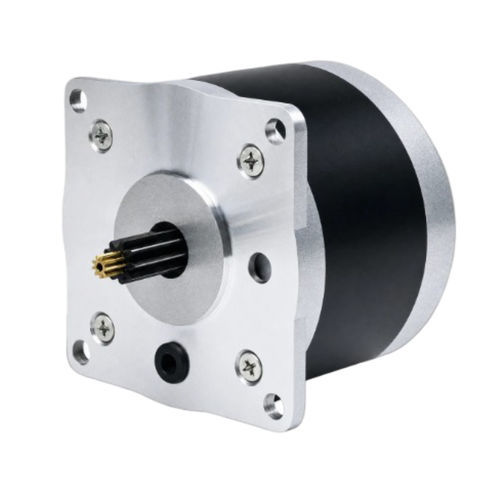

Motore passo-passo a 2 fasi 86BH62-125B-N30

passo-passo ibridocompattoNEMA 34

Panoramica del prodotto
Il 86BH62 è un motore passo-passo ibrido NEMA 34 con corpo compatto da 62 mm, eroga 1,28 N·m (13 kg·cm) di coppia di tenuta a 1,25 A. La configurazione a 6 conduttori consente cablaggi in serie o parallelo, e il basso assorbimento lo rende adatto a sistemi di automazione alimentati a batteria o con requisiti di efficienza energetica.

Punti chiave

• Coppia di tenuta: 1,28 N·m (13 kg·cm)
• Basso assorbimento: 1,25 A/fase
• Telaio 86 mm (NEMA 34), corpo compatto 62 mm
• 6 conduttori per flessibilità di cablaggio serie/parallelo
• Driver consigliato: CWD860H

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di tenuta: 1,28 N·m (13 kg·cm)
Corrente nominale: 1,25 A/fase
Numero di fasi: 2
Numero di conduttori: 6
Diametro dell'albero: 9,5 mm
Dimensione telaio: 86 mm (NEMA 34)
Lunghezza corpo: 62 mm
Peso: 1,1 kg
Driver consigliato: CWD860H

Specifiche tecniche

• Modello: 86BH62
• Dimensione telaio: 86 mm (NEMA 34)
• Lunghezza corpo: 62 mm
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 1,28 N·m (13 kg·cm)
• Corrente nominale: 1,25 A/fase
• Numero di fasi: 2
• Numero di conduttori: 6 (configurazione 6 conduttori per cablaggio serie/parallelo)
• Diametro albero: 9,5 mm
• Peso: 1,1 kg
• Driver consigliato: CWD860H
• Riferimento scheda tecnica: 86BH62-125B-N30
