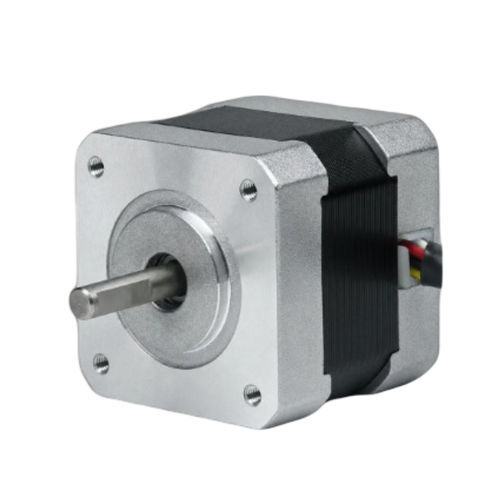

Motore passo-passo a 2 fasi 42BHM39-100-22D

passo-passo ibridoNEMA 17per applicazioni mediche

Panoramica del prodotto
Il 42BHM39-100-22D è un motore passo-passo ibrido 2 fasi da 42 mm (NEMA 17) che eroga 0,334 N·m (3,4 kg·cm) di coppia di mantenimento in un corpo compatto da 39 mm. Corrente nominale 1 A/fase, cablaggio a 4 conduttori. Progettato per il controllo di movimento di precisione e l'integrazione OEM. Driver raccomandato: CW215. Personalizzazioni OEM disponibili, senza MOQ.

Punti chiave

• 2 fasi, passo 0,9° — coppia di mantenimento 0,334 N·m (3,4 kg·cm)
• Corrente nominale 1 A/fase — telaio 42 mm (NEMA 17)
• Corpo compatto 39 mm con albero 5 mm — adatto ad installazioni con spazio limitato

Specifiche rapide

• Fasi: 2
• Angolo di passo: 0,9° ± 5%
• Coppia di mantenimento: 0,334 N·m (3,4 kg·cm)
• Corrente nominale: 1 A/Fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Lunghezza corpo: 39 mm

Specifiche complete (Elettriche & Meccaniche)
Angolo di passo — 0,9° ± 5%
Coppia di mantenimento — 0,334 N·m (3,4 kg·cm)
Corrente nominale — 1 A/Fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 5 mm
Dimensione telaio — 42 mm (NEMA 17)
Lunghezza corpo — 39 mm
Peso — 0,45 kg
Driver raccomandato — CW215

Meccanica e prestazioni
I disegni meccanici e le curve coppia‑velocità della serie 42BH sono forniti per supportare l'integrazione del sistema e la messa a punto del controllo. Le dimensioni corrispondono alla variante da 39 mm con albero da 5 mm.

Applicazioni

• Posizionamento di precisione: stampanti 3D, macchine pick-and-place
• Automazione industriale: cobot, indicizzazione nastro trasportatore
• Piccoli CNC, dispositivi medicali e apparecchiature da laboratorio
