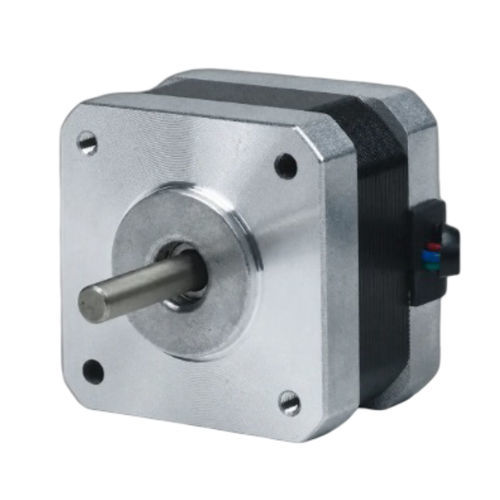

Motore passo-passo a 2 fasi 42BHH29-120A-20

passo-passo ibridobifaseNEMA 17

Panoramica del prodotto
Il 42BHH29-120A-20 è un motore passo-passo ibrido a 2 fasi da 42 mm (NEMA 17) che eroga 0,206 N·m (2,1 kg·cm) di coppia di arresto in un corpo compatto da 29 mm. Corrente nominale 1,2 A/fase, indicato per applicazioni di controllo del moto di precisione che richiedono un profilo corto. Driver consigliato: CW215.

Punti chiave

• 2 fasi, passo 1,8° — coppia di arresto 0,206 N·m (2,1 kg·cm)
• Corrente nominale 1,2 A/fase — flange da 42 mm (NEMA 17)
• Lunghezza corpo 29 mm — diametro albero 5 mm

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di arresto: 0,206 N·m (2,1 kg·cm)
Corrente nominale: 1,2 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione flange: 42 mm (NEMA 17)
Lunghezza corpo: 29 mm
Peso: 0,24 kg
Driver consigliato: CW215

Disegno meccanico
Disegno meccanico disponibile per la serie 42BH (42 mm / NEMA 17) con quote di montaggio e dettagli dell'albero.

Curva coppia-velocità
Curva coppia-velocità disponibile per la serie 42BH che descrive le caratteristiche della coppia in funzione della velocità per la selezione e il dimensionamento.

Specifiche tecniche

• Modello: 42BHH29-120A-20
• Marca: NEOTON MOTOR
• Dimensione flange: 42 mm (NEMA 17)
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di arresto: 0,206 N·m (2,1 kg·cm)
• Corrente nominale: 1,2 A/fase
• Numero di conduttori: 4
• Diametro albero: 5 mm
• Lunghezza corpo: 29 mm
• Peso: 0,24 kg
• Driver consigliato: CW215
