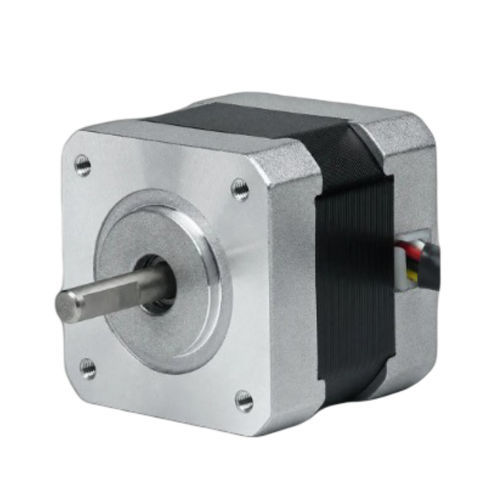

Motore passo-passo ibrido 2BHP50-150A-24

trifase24 VNEMA 17

Panoramica del prodotto
Il 42BHP50-150A-24 è un motore passo-passo ibrido trifase da 42 mm (NEMA 17) che eroga 0,314 N·m (3,2 kg·cm) di coppia di mantenimento in un corpo da 50 mm. Con corrente nominale di 1,5 A/fase, è adatto ad applicazioni di controllo del movimento di precisione che richiedono ingombro ridotto e prestazioni di passo costanti. Driver consigliato: CW422C.

PUNTI CHIAVE

• 3 fasi, angolo di passo 1,2° — coppia di mantenimento 0,314 N·m (3,2 kg·cm)
• Corrente nominale 1,5 A/fase — telaio 42 mm (NEMA 17)
• Corpo 50 mm, diametro albero 5 mm

Specifiche rapide (sintesi)
Fasi — 3
Angolo di passo — 1,2° ± 5%
Coppia di mantenimento — 0,314 N·m (3,2 kg·cm)
Corrente nominale — 1,5 A/fase
Numero conduttori — 3
Diametro albero — 5 mm
Dimensione telaio — 42 mm (NEMA 17)
Lunghezza corpo — 50 mm
Peso — 0,75 kg
Driver consigliato — CW422C

Disegno meccanico
Disegno meccanico — Serie 42BH (42 mm / NEMA 17)

Curva coppia-velocità
Curva coppia-velocità — Serie 42BH

Specifiche tecniche

• Modello / Serie: 42BHP50 (Serie 42BH)
• Fasi: 3
• Angolo di passo: 1,2° ± 5%
• Coppia di mantenimento: 0,314 N·m (3,2 kg·cm)
• Corrente nominale: 1,5 A/fase
• Numero conduttori: 3
• Diametro albero: 5 mm
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 50 mm
• Peso: 0,75 kg
• Driver consigliato: CW422C
