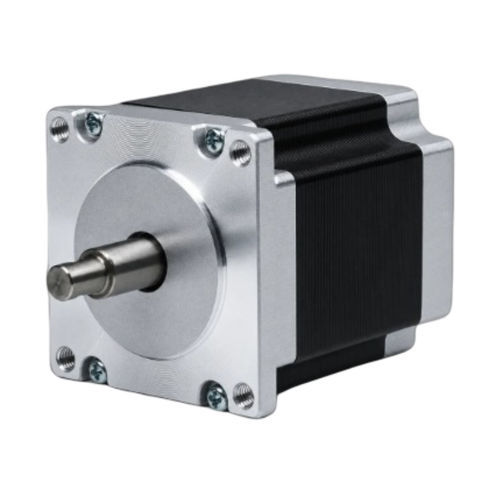

Motore passo-passo a 2 fasi 57BHM65-150A-21A

passo-passo ibrido24 VNEMA 23

Descrizione del prodotto
Il 57BHM65-150A-21A è un motore stepper ibrido a 2 fasi da 57 mm (NEMA 23) che eroga 0,883 N·m (9 kg·cm) di coppia di tenuta in un corpo da 65 mm. Con corrente nominale di 1,5 A per fase, offre posizionamento preciso in open-loop per applicazioni di automazione e controllo del movimento. Driver consigliato: CW542.

Punti chiave

• 2 fasi, passo 0,9° — coppia di tenuta 0,883 N·m (9 kg·cm)
• Corrente nominale 1,5 A/fase — telaio 57 mm (NEMA 23)
• Compatto corpo da 65 mm di lunghezza con albero da 8 mm

Riepilogo
Fasi: 2
Angolo di passo: 0,9°
Coppia di tenuta: 0,883 N·m
Corrente/fase: 1,5 A
Diametro albero: 8 mm
Numero di conduttori: 4

Specifiche elettriche
Angolo di passo: 0,9° ±5%
Coppia di tenuta: 0,883 N·m (9 kg·cm)
Corrente nominale: 1,5 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 8 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 65 mm
Peso: 0,72 kg
Driver consigliato: CW542

Meccanica e prestazioni
Lunghezza corpo: 65 mm (disegno meccanico serie 57BH disponibile)
Diametro albero: 8 mm
Peso: 0,72 kg
Caratteristiche coppia-velocità: curva coppia-velocità disponibile per la serie 57BH

Caratteristiche tecniche

• Famiglia modello: 57BH / 57BHM65
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 65 mm
• Angolo di passo: 0,9° (±5%)
• Numero di fasi: 2
• Corrente nominale: 1,5 A per fase
• Coppia di tenuta: 0,883 N·m (9 kg·cm)
• Diametro albero: 8 mm
• Numero di conduttori: 4
• Peso: 0,72 kg
• Driver consigliato: CW542
