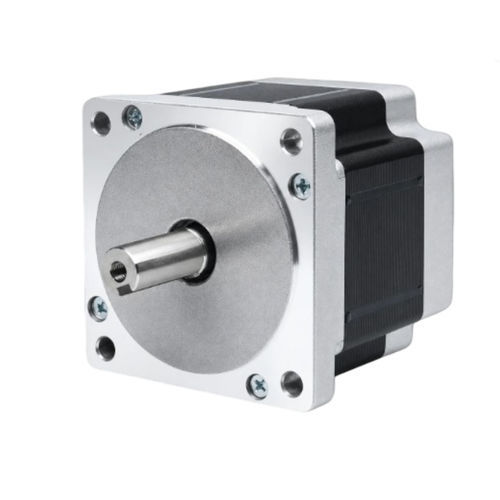

Motore passo-passo ibrido 86BHH80-420E-32J

passo passo a 4 fasiNEMA 34

Panoramica
Il 86BHH80 è un motore passo-passo ibrido NEMA 34 (86 mm) a 4 fasi con corpo da 80 mm, che fornisce una coppia di mantenimento di 4,41 N·m (45 kg·cm) a 4,5 A. La configurazione a 4 fasi e 8 conduttori consente cablaggi flessibili e una erogazione della coppia più uniforme, adatta a fresatrici CNC pesanti, tavoli plasma e incisori.

Punti chiave

• Coppia di mantenimento: 4,41 N·m (45 kg·cm)
• 4 fasi, 8 conduttori per cablaggio flessibile
• Telaio 86 mm (NEMA 34), lunghezza corpo 80 mm
• Diametro albero: 12,7 mm
• Driver raccomandato: CWD860H

Specifiche elettriche (tabella)
Angolo per passo — 1,8° ± 5%
Corrente nominale — 4,5 A/fase
Numero di fasi — 4
Numero di conduttori — 8
Dimensione telaio — 86 mm (NEMA 34)
Lunghezza corpo — 80 mm
Peso — 2,4 kg

Meccanica / Prestazioni
I disegni meccanici della serie 86BH e le curve coppia-velocità sono disponibili nella pagina prodotto per facilitare integrazione e dimensionamento.

Specifiche tecniche

• Modello: 86BHH80
• Diametro albero: 12,7 mm
• Angolo per passo: 1,8° ± 5%
• Coppia di mantenimento: 4,41 N·m (45 kg·cm)
• Corrente nominale: 4,5 A/fase
• Numero di fasi: 4
• Numero di conduttori: 8
• Peso: 2,4 kg
• Driver raccomandato: CWD860H
• Riferimento scheda tecnica: 86BHH80-420E-32J
