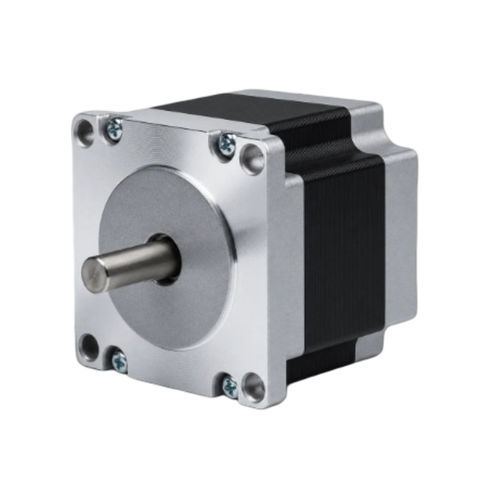

Motore passo-passo a 2 fasi 57BH56-200-21

passo-passo ibridoNEMA 23

Panoramica del prodotto
Il 57BH56-200-21 è un motore passo-passo ibrido 2 fasi da 57 mm (NEMA 23) che fornisce 0,706 N·m (7,2 kg·cm) di coppia di mantenimento in un corpo da 56 mm. Corrente nominale 2 A/fase. Driver consigliato: CW542.

Punti principali

• 2 fasi, angolo di passo 1,8° — coppia di mantenimento 0,706 N·m (7,2 kg·cm)
• Corrente nominale: 2 A/fase — telaio 57 mm (NEMA 23)
• Lunghezza corpo: 56 mm — diametro albero: 6,35 mm

Tabella specifiche elettriche e meccaniche
Angolo di passo — 1,8° ± 5%
Coppia di mantenimento — 0,706 N·m (7,2 kg·cm)
Corrente nominale — 2 A/Fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 6,35 mm
Dimensione telaio — 57 mm (NEMA 23)
Lunghezza corpo — 56 mm
Peso — 0,65 kg
Driver consigliato — CW542

Disegni meccanici e prestazioni
Il disegno meccanico e la curva coppia‑velocità della serie 57BH sono disponibili nella pagina prodotto (risorse immagine).

Specifiche tecniche

• Esempio di modello: 57BH56-200-21 (serie: 57BH Series)
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 0,706 N·m (7,2 kg·cm)
• Corrente nominale: 2 A/Fase
• Numero di conduttori: 4
• Diametro albero: 6,35 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 56 mm
• Peso: 0,65 kg
• Driver consigliato: CW542
