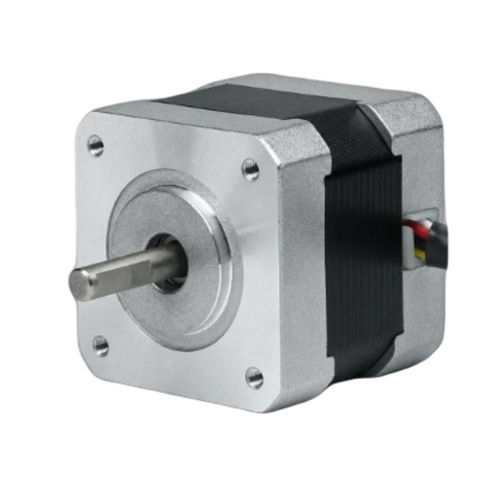

Motore passo-passo a 2 fasi 42BHM29-050C-24

passo-passo ibridoNEMA 17

Panoramica prodotto
Il 42BHM29-050C-24 è un motore passo-passo ibrido a 2 fasi da 42 mm (NEMA 17) che eroga 0,167 N·m (1,7 kg·cm) di coppia di mantenimento in un corpo da 29 mm. Con corrente nominale 0,5 A/fase è indicato per applicazioni di controllo di movimento compatte e di precisione. Driver consigliato: CW215.

Punti chiave

• 2 fasi, angolo di passo 0,9° — coppia di mantenimento 0,167 N·m (1,7 kg·cm)
• Corrente nominale 0,5 A/fase — telaio 42 mm (NEMA 17)
• Lunghezza corpo 29 mm, albero 5 mm — configurazione 4 conduttori

Specifiche elettriche
Angolo di passo: 0,9° ± 5%
Coppia di mantenimento: 0,167 N·m (1,7 kg·cm)
Corrente nominale: 0,5 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 29 mm
Peso: 0,24 kg
Driver consigliato: CW215

Disegno meccanico
Il disegno meccanico della serie 42BH (42 mm NEMA 17) è disponibile e mostra le dimensioni di montaggio, la lunghezza dell'albero e i dettagli meccanici per l'installazione.

Curva coppia-velocità
La curva coppia-velocità della serie 42BH è disponibile per visualizzare la variazione della coppia in funzione della velocità e supportare la selezione per applicazioni dinamiche.

Specifiche tecniche

• Angolo di passo: 0,9° ± 5%
• Coppia di mantenimento: 0,167 N·m (1,7 kg·cm)
• Corrente nominale: 0,5 A/fase
• Fasi: 2
• Conduttori: 4
• Diametro albero: 5 mm
• Telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 29 mm
• Peso: 0,24 kg
• Driver consigliato: CW215
