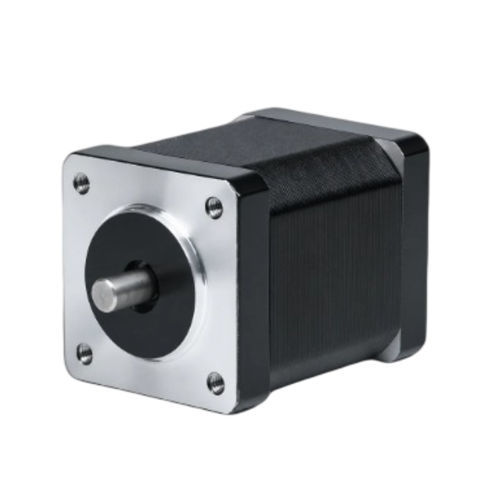

Motore passo-passo ibrido 35BHH40-150-16B

passo-passo a 2 fasiNEMA 14per applicazioni industriali

Panoramica
Il 35BHH40-150-16B è un motore passo-passo ibrido da 35 mm (NEMA 14) a 2 fasi che fornisce 0.255 N·m (2.6 kg·cm) di coppia di tenuta in un corpo da 40 mm. Corrente nominale 1.5 A/fase. Indicato per controllo di movimento di precisione in automazione industriale, robotica e CNC compatti. Driver consigliato: CW215.

Punti principali

• 2 fasi, passo 1.8° — coppia di tenuta 0.255 N·m (2.6 kg·cm)
• Corrente nominale 1.5 A/fase — telaio 35 mm (NEMA 14)
• Lunghezza corpo 40 mm, albero Ø 5 mm, cablaggio a 4 conduttori

Specifiche riassuntive
Fasi — 2
Angolo di passo — 1.8° (± 5%)
Coppia di tenuta — 0.255 N·m (2.6 kg·cm)
Corrente nominale — 1.5 A/fase
Diametro albero — 5 mm
N. di conduttori — 4
Lunghezza corpo — 40 mm
Dimensione telaio — 35 mm (NEMA 14)
Peso — 0.4 kg
Driver consigliato — CW215

Scheda tecnica
Codice scheda tecnica indicato sulla pagina: 35BHH40-150-16B (PDF disponibile per il download nella pagina prodotto).

Illustrazioni
Include disegno meccanico della serie 35BH e curva coppia‑velocità della serie 35BH.

Specifiche tecniche

• Modello: 35BHH40-150-16B (riferimento pagina)
• Dimensione telaio: 35 mm (NEMA 14)
• Lunghezza corpo: 40 mm
• Angolo di passo: 1.8° ± 5%
• N. di fasi: 2
• Coppia di tenuta: 0.255 N·m (2.6 kg·cm)
• Corrente nominale: 1.5 A/fase
• N. di conduttori: 4
• Diametro albero: 5 mm
• Peso: 0.4 kg
• Driver consigliato: CW215
