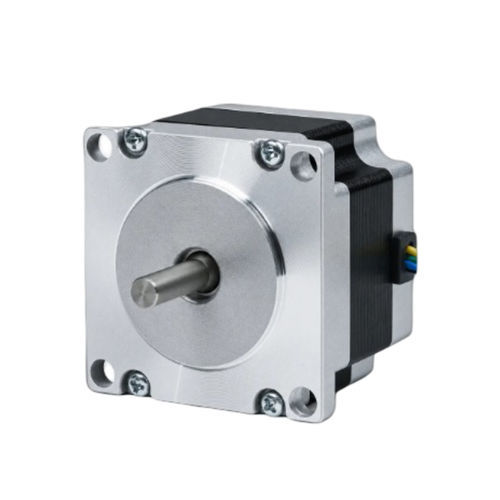

Motore a 3 fasi 57BHP41-501B-21

passo-passo ibridoNEMA 23per macchina utensile

Panoramica del prodotto
Il 57BHP41-501B-21 è un motore passo-passo ibrido a 3 fasi da 57 mm (NEMA 23) che eroga 0,52 N·m (5,3 kg·cm) di coppia di tenuta con lunghezza corpo di 41 mm. Angolo di passo 1,2° e corrente nominale 5 A/fase. Adatto al controllo di movimento di precisione per macchine automatiche e applicazioni CNC. Driver raccomandato: CW542.

Punti principali

• 3 fasi, angolo di passo 1,2° — coppia di tenuta 0,52 N·m (5,3 kg·cm)
• Corrente nominale: 5 A/fase — Telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 41 mm — Diametro albero: 6,35 mm

Specifiche elettriche
Angolo di passo: 1,2° ± 5%
Coppia di tenuta: 0,52 N·m (5,3 kg·cm)
Corrente nominale: 5 A/fase
Numero di fasi: 3
Numero di conduttori: 6
Diametro albero: 6,35 mm
Dimensione telaio: 57 mm (NEMA 23)
Lunghezza corpo: 41 mm
Peso: 0,55 kg
Driver raccomandato: CW542

Scheda tecnica
57BHP41-501B-21

Disegno meccanico
Disegno meccanico disponibile per la serie 57BH (immagine presente nella pagina prodotto)

Curva coppia-velocità
Curva coppia-velocità disponibile per la serie 57BH (immagine presente nella pagina prodotto)

Specifiche tecniche

• Modello: 57BHP41
• Fasi: 3
• Angolo di passo: 1,2° ± 5%
• Coppia di tenuta: 0,52 N·m (5,3 kg·cm)
• Corrente nominale: 5 A/fase
• Numero di conduttori: 6
• Diametro albero: 6,35 mm
• Dimensione telaio: 57 mm (NEMA 23)
• Lunghezza corpo: 41 mm
• Peso: 0,55 kg
• Driver raccomandato: CW542
