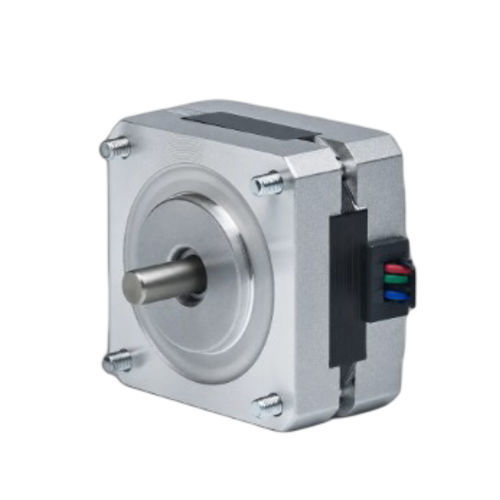

Motore passo passo a 4 fasi 39BH34-02-11

passo-passo ibrido24 VNEMA 15

Panoramica del prodotto
Il 39BH34-02-11 è un motore passo‑passo ibrido da 39 mm (NEMA 15) a 4 fasi che eroga 0,147 N·m (1,5 kg·cm) di coppia di tenuta in una carcassa da 34 mm. Con corrente nominale di 0,16 A per fase, assicura posizionamento preciso per sistemi compatti di controllo del moto. Driver consigliato: CW215.

Punti chiave

• 4 fasi, passo 1,8° — coppia di tenuta 0,147 N·m (1,5 kg·cm)
• Corrente nominale 0,16 A/fase — telaio 39 mm (NEMA 15)
• Corpo compatto 34 mm con albero da 5 mm

Specifiche elettriche (tabella)
Parametro | Valore
Angolo di passo | 1,8° ± 5%
Coppia di tenuta | 0,147 N·m (1,5 kg·cm)
Corrente nominale | 0,16 A/fase
Fasi | 4
Conduttori | 6
Diametro albero | 5 mm
Dimensione telaio | 39 mm (NEMA 15)
Lunghezza corpo | 34 mm
Peso | 0,4 kg
Driver consigliato | CW215

Visivi meccanici / prestazioni
Disegno meccanico e curva coppia‑velocità della serie 39BH sono forniti per supportare l'integrazione e la valutazione delle prestazioni.

Specifiche tecniche

• Modello: 39BH34-02-11
• Telaio: 39 mm (NEMA 15)
• Lunghezza corpo: 34 mm
• Fasi: 4
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,147 N·m (1,5 kg·cm)
• Corrente nominale: 0,16 A/fase
• Numero di conduttori: 6
• Diametro albero: 5 mm
• Peso: 0,4 kg
• Driver consigliato: CW215
