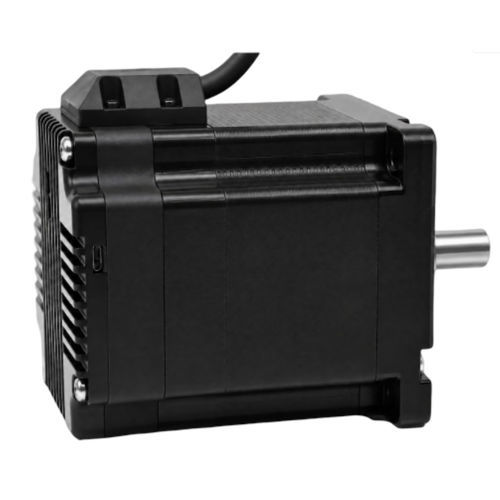

Motore passo-passo 86BH122RS65IM18 V70 Vcon encoder e driver integrati
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- passo-passo
- Tensione
- 18 V, 70 V
- Montaggio
- con encoder e driver integrati, NEMA 34
- Altre caratteristiche
- RS-485, con encoder integrato, a comando integrato, con controllore integrato, servocomandato
- Intensità
Max.: 3,2 A
Min.: 0,2 A
- Coppia
6,5 Nm
(4,794154 ft.lb)- Diametro
14 mm
(0,55 in)- Temperatura di funzionamento
Max.: 40 °C
(104 °F)Min.: 0 °C
(32 °F)
Descrizione
Riepilogo prodotto
Il 86BH122RS65IM è un servomotore stepper integrato da 86 mm con comunicazione RS485, coppia massima di uscita 6,5 N·m e feedback assoluto multi‑giro senza batteria. Integra motore, azionamento ed encoder in un unico involucro compatto per assi macchina che richiedono mantenimento della posizione e messa in servizio semplificata.
Punti chiave
Specifiche rapide
Panoramica del servomotore integrato
Modello: 86BH122RS65IM
Dimensione frame: 86 mm (NEMA 34)
Lunghezza corpo integrato: 122,1 mm
Dimensione L: 97,6 mm
Diametro albero: 14 mm
Intervallo tensione di ingresso: 18–70 VAC
Coppia massima di uscita: 6,5 N·m
Comunicazione: RS485
Elettrico, feedback & configurazione
Disegno meccanico
Il disegno meccanico e le dimensioni di montaggio sono disponibili nella pagina prodotto per integrazione e progettazione del pannello/macchina.
Specifiche tecniche
Il 86BH122RS65IM è un servomotore stepper integrato da 86 mm con comunicazione RS485, coppia massima di uscita 6,5 N·m e feedback assoluto multi‑giro senza batteria. Integra motore, azionamento ed encoder in un unico involucro compatto per assi macchina che richiedono mantenimento della posizione e messa in servizio semplificata.
Punti chiave
- Coppia massima: 6,5 N·m
- Interfaccia di comunicazione RS485
- Feedback assoluto multi‑giro senza batteria (intervallo fisso −100 a +1499 giri)
- Mantenimento della posizione nell'intervallo di feedback dopo perdita di alimentazione
- Architettura servo integrata 86 mm (NEMA 34)
Specifiche rapide
- Dimensione frame: 86 mm (NEMA 34)
- Lunghezza corpo integrato: 122,1 mm
- Coppia massima: 6,5 N·m
- Tensione di alimentazione: 18–70 VAC
- Comunicazione: RS485
- Feedback encoder: 4096 linee (16.384 conteggi)
Panoramica del servomotore integrato
Modello: 86BH122RS65IM
Dimensione frame: 86 mm (NEMA 34)
Lunghezza corpo integrato: 122,1 mm
Dimensione L: 97,6 mm
Diametro albero: 14 mm
Intervallo tensione di ingresso: 18–70 VAC
Coppia massima di uscita: 6,5 N·m
Comunicazione: RS485
Elettrico, feedback & configurazione
- Regolazione corrente: 0,2–3,2 A regolabile via software; corrente motore abbinata in fabbrica: 6,0 A
- Feedback encoder: 4096 linee (16.384 conteggi)
- Resistenza di fase: 0,45 Ω ±20%
- Induttanza di fase: 4,0 mH ±20%
- Inerzia del rotore: circa 2800 g·cm²
- Peso: circa 3,0 kg
- Impostazione microstep: configurabile dall'host; numero intero positivo >200; default di fabbrica 4000
- Impostazione indirizzo: default di fabbrica 1; indirizzo iniziale regolabile via software host
- Feedback multi‑giro: 1.599 giri senza batteria; intervallo fisso −100 a +1499 giri
- Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto dell'avvolgimento, deviazione di posizione
- Memoria non volatile: parametri memorizzati nella FLASH MCU interna
- Temperatura operativa: 0 °C a +40 °C
- Umidità operativa: 20 % UR a 90 % UR
Disegno meccanico
Il disegno meccanico e le dimensioni di montaggio sono disponibili nella pagina prodotto per integrazione e progettazione del pannello/macchina.
Specifiche tecniche
- Modello: 86BH122RS65IM
- Dimensione frame: 86 mm (NEMA 34)
- Lunghezza corpo integrato: 122,1 mm
- Dimensione L: 97,6 mm
- Diametro albero: 14 mm
- Coppia max: 6,5 N·m
- Intervallo tensione ingresso: 18–70 VAC
- Interfaccia di comunicazione: RS485
- Encoder: 4096 linee (16.384 conteggi)
- Feedback multi‑giro: senza batteria, 1.599 giri (intervallo fisso −100 a +1499 giri)
- Intervallo impostazione corrente: 0,2–3,2 A (regolabile via software); corrente motore in fabbrica: 6,0 A
- Resistenza di fase: 0,45 Ω ±20%
- Induttanza di fase: 4,0 mH ±20%
- Inerzia del rotore: circa 2800 g·cm²
- Peso: circa 3,0 kg
- Impostazione microstep: configurabile dall'host; default in fabbrica 4000
- Impostazione indirizzo: default 1; regolabile via software host
- Protezioni: sovratensione, sottotensione, sovracorrente, circuito aperto avvolgimento, deviazione di posizione
- Memoria non volatile: parametri memorizzati nella FLASH MCU interna
- Temperatura operativa: 0 °C a +40 °C
- Umidità operativa: 20 % UR a 90 % UR
