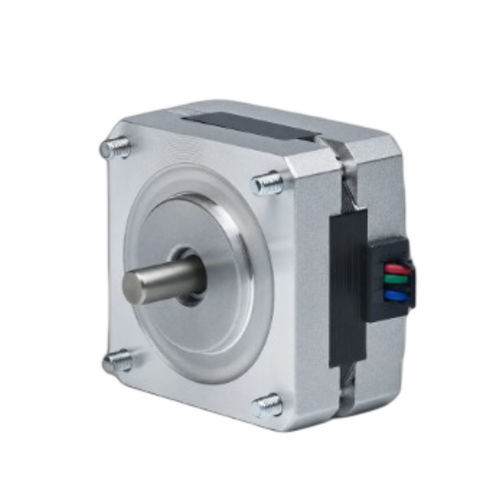

Motore passo-passo a 2 fasi 39BH47-100A-20-20

passo-passo ibridoNEMA 15

Panoramica del prodotto Il 39BH47-100A-20-20 è un motore passo-passo ibrido a 2 fasi da 39 mm (NEMA 15) che fornisce 0,196 N·m (2 kg·cm) di coppia di tenuta in un corpo da 47 mm. Corrente nominale: 1 A/fase. Driver consigliato: CW215.

Punti chiave

• 2 fasi, angolo di passo 1,8° — coppia di tenuta 0,196 N·m (2 kg·cm)
• Corrente nominale 1 A/fase — telaio 39 mm (NEMA 15)
• Lunghezza corpo 47 mm — diametro albero 5 mm

Specifiche elettriche Angolo di passo — 1,8° ± 5%
Coppia di tenuta — 0,196 N·m (2 kg·cm)
Corrente nominale — 1 A/fase
Numero di fasi — 2
Numero di conduttori — 4
Diametro albero — 5 mm
Dimensione telaio — 39 mm (NEMA 15)
Lunghezza corpo — 47 mm
Peso — 0,6 kg
Driver consigliato — CW215

Meccanica e prestazioni Disegno meccanico e curva coppia-velocità disponibili per la serie 39BH per supportare l'integrazione e la scelta nei sistemi di movimento.

Specifiche tecniche

• Denominazione modello: 39BH47-100A-20-20
• Dimensione telaio: 39 mm (NEMA 15)
• Lunghezza corpo: 47 mm
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di tenuta: 0,196 N·m (2 kg·cm)
• Corrente nominale: 1 A/fase
• Diametro albero: 5 mm
• Numero di conduttori: 4
• Peso: 0,6 kg
• Driver consigliato: CW215
