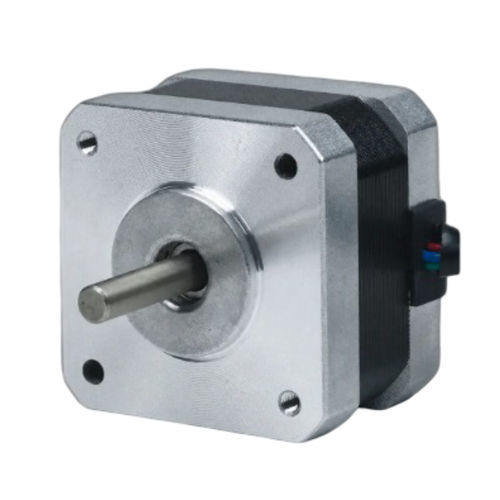

Motore passo-passo a 2 fasi 42BHH34-160A-24E

passo-passo ibridoNEMA 17

Panoramica
Il 42BHH34-160A-24E è un motore passo-passo ibrido a 2 fasi da 42 mm (NEMA 17) che fornisce una coppia di mantenimento di 0,284 N·m (2,9 kg·cm) in un corpo compatto da 34 mm. Corrente nominale 1,6 A/fase. Driver consigliato: CW422C.

Punti chiave

• 2 fasi, angolo di passo 1,8° — coppia di mantenimento 0,284 N·m (2,9 kg·cm)
• Corrente nominale 1,6 A/fase — telaio 42 mm (NEMA 17)
• Corpo compatto 34 mm — albero Ø 5 mm — 4 conduttori

Specifiche rapide
Modello: 42BHH34-160A-24E
Serie: 42BHH / 42BH Series
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 34 mm
Fasi: 2
Angolo di passo: 1,8° ± 5%
Coppia di mantenimento: 0,284 N·m (2,9 kg·cm)
Corrente nominale: 1,6 A/fase
N. conduttori: 4
Diametro albero: 5 mm
Peso: 0,25 kg
Driver consigliato: CW422C

Specifiche elettriche
Angolo di passo: 1,8° ± 5%
Coppia di mantenimento: 0,284 N·m (2,9 kg·cm)
Corrente nominale: 1,6 A/fase
Numero di fasi: 2
Numero di conduttori: 4
Diametro albero: 5 mm
Dimensione telaio: 42 mm (NEMA 17)
Lunghezza corpo: 34 mm
Peso: 0,25 kg
Driver consigliato: CW422C

Meccanica e prestazioni
Il disegno meccanico e la curva coppia-velocità sono forniti per la serie 42BH per agevolare l'integrazione e la valutazione delle prestazioni. Utilizzare la curva coppia-velocità per verificare l'idoneità alle velocità e ai carichi previsti.

Specifiche tecniche

• Modello: 42BHH34-160A-24E
• Serie: 42BHH / 42BH Series
• Dimensione telaio: 42 mm (NEMA 17)
• Lunghezza corpo: 34 mm
• Fasi: 2
• Angolo di passo: 1,8° ± 5%
• Coppia di mantenimento: 0,284 N·m (2,9 kg·cm)
• Corrente nominale: 1,6 A/fase
• N. conduttori: 4
• Diametro albero: 5 mm
• Peso: 0,25 kg
• Driver consigliato: CW422C
