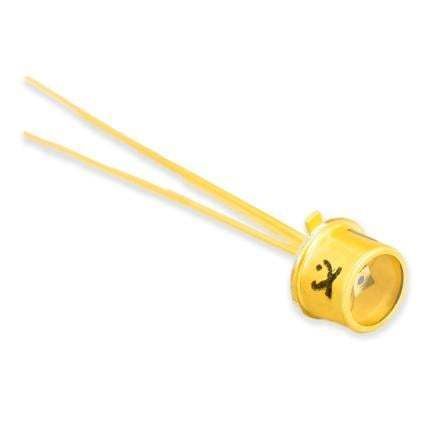

Fotodiodo LIDAR C30902SH

a valangain silicio

Panoramica del prodotto
I fotodiodi ad avalanche in silicio Excelitas C30902SH sono APD ad area ampia e alta velocità, progettati per offrire elevata responsività e basso rumore. Sono ottimizzati per funzionare in modalità Geiger (V_OP > V_BD) per il rilevamento di singoli fotoni o in modalità lineare (V_OP < V_BD) con guadagni interni fino a 250, pensati per potenze ottiche inferiori a 1 pW.

SPAD reach-through ad alta responsività e basso rumore
La famiglia C30902SH garantisce corrente di buio e rumore molto bassi, adatti a misure di distanza e a rilevazioni in condizioni di luce estremamente bassa. Idonei per conteggio di fotoni e comunicazioni quantistiche. In modalità Geiger non è necessario un amplificatore esterno e si possono raggiungere probabilità di rilevamento di singoli fotoni dell'ordine del 50 %. Sono disponibili opzioni di raffreddamento termolettrico a singolo o doppio stadio per prestazioni superiori.

Caratteristiche

• APD Si 0,5 mm in package TO-18
• Elevata efficienza quantica – tip. 84 % a 800 nm
• Basso rumore a temperatura ambiente
• Alta responsività – guadagni di avalanche interni > 250
• Gamma spettrale – 400 a 1100 nm
• Risposta temporale – tip. 0,4 ns
• Ampio range di temperatura di esercizio -40°C a +85°C
• Opzione di raffreddamento TE integrato

Applicazioni

• Misure LiDAR / Time-of-Flight (ToF)
• Comunicazioni quantistiche
• Conteggio di fotoni
• OTDR (reflectometria nel dominio del tempo)
• Scansione laser

Specifiche tecniche

• Area attiva: 0,2 mm²
• Diametro attivo: 0,5 mm
• Tensione di breakdown: tip. 225 V
• Capacitanza: tip. 1,5 pF
• Coefficiente di temperatura: tip. 0,7 V/°C
• Corrente di buio: 7 nA
• Rumore di buio: 0,1 pA/√Hz
• Noise Equivalent Power: 0,74 fW/√Hz
• Responsività tipica: 135 A/W a 800 nm
• Guadagno raccomandato: 250
• Package: TO-18, finestra piatta
