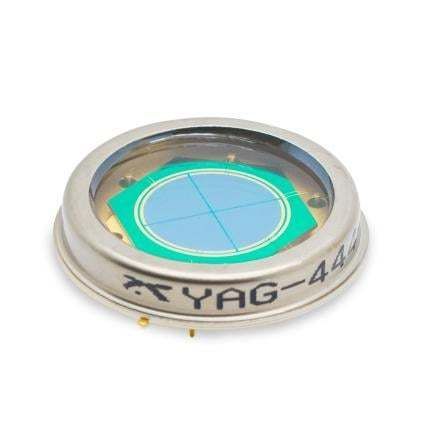

Fotodiodo QPD YAG-444-4

a quadrantia infrarossiin silicio

Panoramica del prodotto
La serie YAG-444-4 comprende fotodiodi a quadrante in silicio PIN in package TO ermetici, progettati per il rilevamento di posizione e applicazioni a 1064 nm. Disponibili in configurazioni di tipo N e P, i dispositivi dispongono di un anello di guardia che raccoglie la corrente esterna all'area attiva e di un ampio diametro attivo per misurazioni di posizione su fasci focalizzati o defocalizzati in modalità impulsiva o continua.

Caratteristiche principali

• Elevata efficienza quantica a 1064 nm
• Diafonia <1% tra gli elementi
• Assenza di zone morte tra i quadranti (tipo P)
• Package ermetico TO-can (TO-36 personalizzato)
• Disponibile in N e P, opcionalmente con riscaldatore (-H) e rivestimento antiriflesso (-AR / -ARH)

Immagini rappresentative
Immagini del prodotto e grafici di responsività spettrale disponibili nella pagina prodotto.

Specifiche tecniche

• Numero di elementi: 4
• Diametro attivo (mm): 11,3
• Area attiva per elemento (mm²): 25
• Capacitanza tipica per quadrante (pF): 12
• Responsività tipica a 900 nm (A/W): 0,60
• Responsività tipica a 1064 nm (A/W): 0,44
• Responsività tipica a 1064 nm per suffissi -AR e -ARH (A/W): 0,47
• Tempo di salita tipico, carico 50Ω (ns): 12
• Tensione massima di esercizio (V): 180
• Tensione minima di rottura (V): 200
• Capacitanza tipica per elemento (pF): 9
• Capacitanza massima per elemento (pF): 15
• Corrente dark tipica per elemento (nA): 30
• Corrente dark massima per elemento (nA): 100
• Corrente di rumore tipica per elemento (pA/√Hz): 0,20
• NEP a 900 nm per elemento (pW/√Hz): 0,25
• NEP a 1064 nm per elemento (pW/√Hz): 0,30
• Resistenza riscaldatore a 25°C (suffisso -H) (kΩ): 10 ± 2
• Potenza di picco riscaldatore (suffisso -H) (W): 16,1
• Tensione DC massima riscaldatore (suffisso -H) (V): 24
• Package: TO-36 personalizzato
• Intervallo temperatura di stoccaggio (°C): -55 a 125
• Intervallo temperatura di funzionamento (°C): -55 a 125
• Intervallo temperatura di funzionamento per suffisso -H (°C): -40 a 85
• Tensione massima riscaldatore (V): 12
