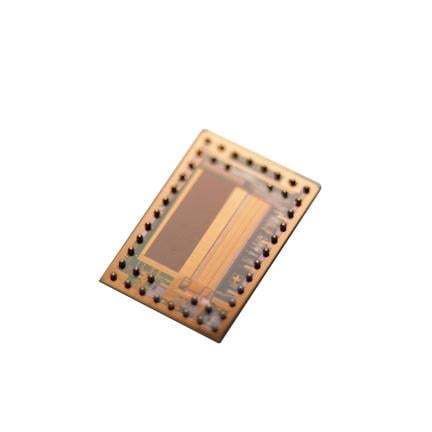

Sensore a tempo di volo XTOF-101-A

Panoramica del prodotto
Il XTOF-101-A è un dispositivo CMOS fotoelettrico monolitico e completamente integrato, progettato per la misura ottica della distanza e il rilevamento di oggetti. Si tratta di un system-on-chip (SoC) che integra un image sensor ToF da 160 × 60 pixel, un driver integrato per LED o laser, un convertitore A/D e un controller on-chip, offrendo una catena completa di acquisizione e processamento del segnale su un unico die. L'uscita per pixel fornisce dati di distanza DCS a 12 bit, accessibili tramite un'interfaccia video parallela digitale 8 bit ad alta velocità.

Specifiche principali

• Image sensor ToF 160 × 60 pixel
• Passo pixel: 20 μm
• Efficienza quantica: 90 % a 850 nm
• Dati in uscita: dati di distanza DCS a 12 bit per pixel
• Interfaccia: interfaccia video parallela digitale 8 bit ad alta velocità

Caratteristiche

• Basso consumo energetico: 300 mW
• Driver di illuminazione integrato fino a 200 mA (LED ad alta potenza o driver per diodo laser on-chip)
• Ingombrio molto ridotto: 6.3 × 4.2 mm
• Portata operativa fino a 240 m
• Fino a 512 frame ToF al secondo
• Eccellente soppressione della luce ambiente fino a 100 kLux

Applicazioni

• Misura volumetrica
• Sensori per porte
• Evitamento collisioni
• Rilevamento gesti

Specifiche tecniche

• Tipo di dispositivo: SoC Time-of-Flight CMOS fotoelettrico monolitico e completamente integrato
• Risoluzione image sensor: 160 × 60 pixel
• Passo pixel: 20 μm
• Efficienza quantica: 90 % a 850 nm
• Uscita per pixel: dati di distanza DCS a 12 bit
• Interfaccia: interfaccia video parallela digitale 8 bit ad alta velocità
• Componenti integrati: driver LED/laser, convertitore A/D, controller on-chip
• Capacità driver illuminazione: fino a 200 mA
• Consumo energetico: ~300 mW
• Portata operativa: fino a 240 m
• Frequenza massima: fino a 512 frame ToF/s
• Ingombrio: 6.3 × 4.2 mm
• Soppressione luce ambiente: fino a 100 kLux
