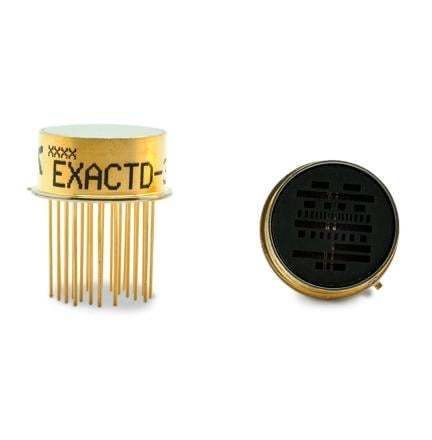

Array di fotodiodi InGaAs EXACTD-362

Panoramica del prodotto La piattaforma Excelitas EXACTD® è sviluppata per sistemi Laser Warning Receiver (LWR) per rilevare e fornire informazioni precise sull'angolo di arrivo (AoA) da emissioni laser dirette e diffuse provenienti da telemetri, designatori di bersaglio e sistemi elettro-ottici attivi. Il modulo compatto in package TO-8 integra array di rivelatori Si e InGaAs per estendere la copertura spettrale e fornire un'uscita AoA codificata adatta all'integrazione nei sensori aerospaziali e di difesa.

Dettagli chiave L'EXACTD-362 utilizza un codice Gray a 6 bit per codificare l'AoA incidente, ottenendo una risoluzione angolare di ±0,8° in azimut o elevazione a seconda dell'orientamento del modulo, su un campo visivo di ±45°. I rivelatori combinati Si e InGaAs offrono sensibilità spettrale da 500 a 1650 nm in un package TO-8, con canali a bassa e alta sensibilità per un'ampia gamma dinamica.

Caratteristiche e vantaggi

• Gamma di sensibilità spettrale: 500–1650 nm (Si + InGaAs)
• Codifica Gray a 6 bit per precisione AoA di ±0,8° in azimut o elevazione
• Campo visivo (FOV): ±45° in azimut e elevazione
• Canali a bassa e alta sensibilità per coprire ampia gamma dinamica
• Tre canali di riferimento per array per determinare il livello di base del segnale

Applicazioni Progettato per sistemi LWR e altri insiemi di sensori elettro-ottici che richiedono dati AoA ad alta precisione da telemetri laser, designatori di bersaglio e sistemi EO attivi; adatto all'integrazione in suite sensori aeronautiche, navali e terrestri per la difesa.

Specifiche tecniche

• Intervallo di lunghezze d'onda (nm): 500 a 1650
• Tensione di polarizzazione (V): 12
• Reattività tipica (A/W): 0,2 a 500 nm
• Reattività tipica (A/W): 0,4 a 900 nm
• Reattività tipica (A/W): 0,5 a 1064 nm
• Reattività tipica (A/W): 0,7 a 1540 nm
• Corrente di buio massima per elemento (nA): 20
• Corrente di rumore per elemento (pA/√Hz): 0,5
• Capacitanza tipica per elemento (pF): 12
• Tempo di salita e discesa tipico (ns): 5
• Gamma dinamica (dB): 60
• Campo visivo (°): ±45
• Precisione tipica Angle-of-Arrival (AoA) (errore RMS) (°): 0,8
• Errore massimo di puntamento (°): 1,0
• Temperatura di esercizio del case (°C): -40 a 85
• Potenza incidente massima tipica (kW/cm²): 1,2
• Soglia minima di danneggiamento (kW/cm²): 100
