Fototransistor di commutazione VTT9814FH

per l'industria automobilisticain silicio

Panoramica

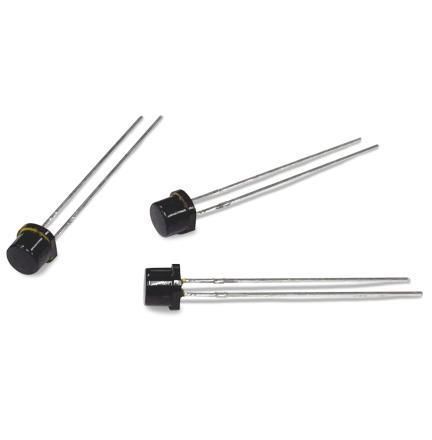

Il VTT9814FH è un fototransistor al silicio in un involucro piatto T 1¾ rivolto all'estremità con blocco degli infrarossi. Fornisce una buona risposta nello spettro visibile (450–700 nm) ed è proposto come alternativa conforme RoHS alle fotocellule in solfuro di cadmio (CdS).

Dettagli
Il dispositivo integra il die fototransistor in silicio consolidato della famiglia VTT con una funzione di blocco IR incorporata nella resina epossidica. Presenta una tolleranza di corrente luminosa ridotta per prestazioni costanti. Gamma tipica per il controllo della luce ambientale: circa 500–1000 lux (50–100 fc).

Caratteristiche e benefici

• Risposta alla luce visibile con blocco IR garantito dalla colata epossidica
• Bassa corrente di oscurità per un rilevamento affidabile in condizioni di scarsa luminosità
• Alternativa conforme RoHS alle fotocellule CdS

Applicazioni

• Controllo e commutazione dell'illuminazione stradale
• Controllo luce interno/esterno crepuscolo/alba
• Circuiti di attenuazione fari per automotive
• Controllo del contrasto e del retroilluminazione dei display
• Sistemi di illuminazione a risparmio energetico

Specifiche tecniche

• Area attiva: 0,192 mm²
• Corrente di corto circuito: 80–120 µA (a 100 fc, 2850 K)
• Corrente di oscurità: ≤50 nA (VCE = 5 V)
• Gamma spettrale: 450–700 nm
• Risposta spettrale di picco: 585 nm
• Sensibilità alla lunghezza d'onda di picco: tip. 7 A/W
• Risposta angolare: ±50° (risposta 50%)
• Temperatura massima di saldatura: 260 °C
