Fotodiodo sensibile alle lunghezze d'onda C30642GH-LC

LIDARInGaAsa infrarossi

Descrizione

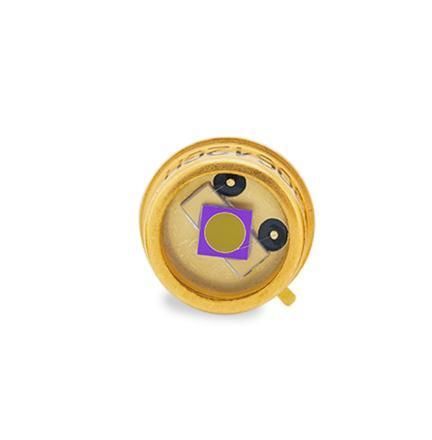

Il C30642GH-LC è un fotodiodo PIN InGaAs a grande area con diametro attivo 2,0 mm montato in un package TO-5 con finestra in vetro piatto. Offre elevata efficienza quantica nell'intervallo 800–1700 nm, capacità ultra-bassa (circa il 50% dei tipi standard) che fornisce approssimativamente il doppio della banda a 3 dB, alta responsività, elevata resistenza di shunt e bassa corrente di buio. I dispositivi tipici mostrano meno dell'1% di non linearità e uniformità entro il 2% sull'area attiva, rendendoli adatti per misure ottiche di precisione e applicazioni ad alta velocità.

Caratteristiche e vantaggi

• Capacità ultra-bassa per maggiore banda
• Alta responsività a 1300 nm e 1550 nm
• Area attiva ampia: diametro 2,0 mm
• Elevata linearità su ampia gamma dinamica
• Disponibile in package TO-5 robusti con finestra in vetro piatto
• Opzioni di personalizzazione disponibili (es. TEC integrato)
• Conforme RoHS

Applicazioni

• Misuratori e sensori di potenza ottica
• Strumentazione di prova e misura per fibra ottica
• Spectroscopia nel vicino infrarosso (NIR)
• Stazioni di profilazione del fascio laser
• Strumentazione di laboratorio e industriale
• Ricevitori LiDAR e sistemi di rilevamento ottico

Specifiche (responsività tipica)

• 0.20 A/W a 850 nm
• 0.90 A/W a 1300 nm
• 1.05 A/W a 1550 nm

Specifiche tecniche

• Modello: C30642GH-LC
• Materiale del rivelatore: InGaAs PIN
• Diametro area attiva: 2,0 mm
• Package: TO-5 con finestra in vetro piatto
• Risposta spettrale / intervallo ad alta efficienza quantica: 800 nm a 1700 nm
• Responsività (tipica): 0.20 A/W @ 850 nm; 0.90 A/W @ 1300 nm; 1.05 A/W @ 1550 nm
• Capacità ultra-bassa (~50% del tipo standard), risultando in circa 2× banda a 3 dB rispetto al tipo standard
• Alta resistenza di shunt
• Bassa corrente di buio
• Linearità: dispositivi tipici con meno dell'1% di non linearità sull'area attiva
• Uniformità: entro il 2% sull'area attiva
• Personalizzazioni disponibili: es. opzioni TEC integrate
• Conformità: conforme RoHS
