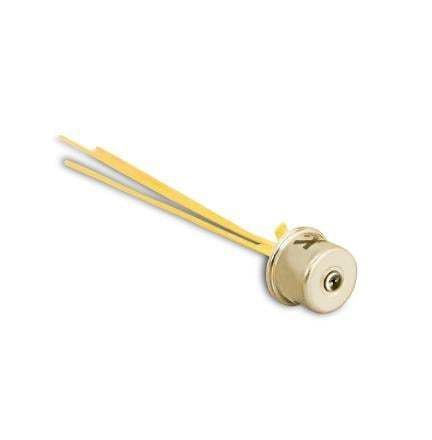

Fotodiodo LIDAR C30902BH

a valangasensibile alle lunghezze d'ondain silicio

Panoramica del prodotto
Il fotodiodo avalanche al silicio C30902BH di Excelitas è un'APD reach-through ad alta velocità e ampia area che offre elevata responsività con basso rumore. È progettato per applicazioni in condizioni di scarsa illuminazione che richiedono guadagni tipici superiori a 100 ed è disponibile in diverse configurazioni di package TO-18, incluse vetro piano, lente sferica, light pipe e filtro 905 nm. Il C30902BH è realizzato con una struttura a doppia diffusione «reach-through» che garantisce elevata responsività tra 400 nm e 1000 nm e tempi di salita/discesa estremamente rapidi su tutto lo spettro. La responsività è sostanzialmente indipendente dalla frequenza di modulazione fino a tip. 800 MHz. Il chip del rivelatore è ermeticamente sigillato dietro una finestra in vetro piano in un package TO-18 modificato. Il diametro utile della superficie fotosensibile è 0,5 mm. La famiglia C30902 include anche una variante SPAD per fotoni singoli che può funzionare in modalità Geiger e in modalità lineare a guadagni nettamente superiori.

Caratteristiche e vantaggi

• APD Si 0,5 mm in package TO-18
• Alta efficienza quantica – 84% tip. a 800 nm
• Basso rumore a temperatura ambiente
• Alta responsività – guadagni di valanga interni >150
• Gamma di risposta spettrale – 400 a 1100 nm
• Risposta temporale – tip. 0,4 ns
• Ampia temperatura di funzionamento -40°C a +85°C

Applicazioni

• LiDAR / misurazioni ToF
• Optical Time-domain Reflectometer (OTDR)
• Fluorescenza a basso segnale
• Scansione laser

Specifiche tecniche

• Area attiva: 0,2 mm²
• Diametro attivo: 0,5 mm
• Tensione di rottura: tip. 225 V
• Capacitanza: 1,5 pF
• Coefficiente di temperatura: tip. 0,7 V/°C
• Corrente di buio: 7 nA
• Rumore di buio: 0,1 pA/√Hz
• Potenza equivalente di rumore: 1,23 fW/√Hz
• Responsività tipica: 80 A/W a 800 nm
• Guadagno consigliato: 150
• Package: TO-18, lente sferica
