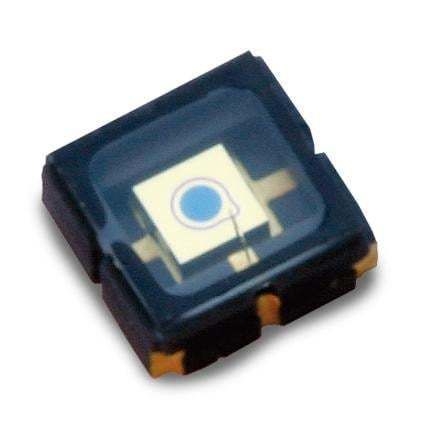

Modulo fotodiodo a valanga (APD) C30737LH-230-81N

Panoramica del prodotto
Il fotodiodo a valanga in silicio C30737LH-230-81N (Si APD) offre una risposta migliorata a 800 nm, un diametro attivo di 230 µm e un filtro passa-banda da 635 nm sulla finestra in vetro. Fornito in package ceramico senza piedini (LCC) con finestra 3×3 mm, è ottimizzato per il rilevamento ad alta velocità in assemblaggi compatti.

Caratteristiche principali

• Filtro ottico passa-banda centrato a 635 nm
• Basso rumore e tempi di salita molto rapidi su tutte le lunghezze d'onda; risposta in frequenza > 1,5 GHz
• Diametro attivo 230 µm ottimizzato per la sensibilità a 800 nm
• Guadagno ≈ 100 @ 635 nm; responsività 35 A/W a 800 nm
• Package ceramico senza piedini (LCC) con finestra in vetro 3×3 mm

Applicazioni

• LiDAR e sensori time-of-flight
• Misurazione della distanza e telemetria laser
• Sensori per sicurezza e scansione
• Moduli di rilevamento ad alte prestazioni e basso costo

Specifiche
Diametro attivo: 230 µm
Lunghezza d'onda di massima sensibilità: 635 nm
Tensione di breakdown Vbd: 120–210 V (binning disponibile)
Coefficiente di temperatura di Vop per M costante: 0,5 V/°C
Guadagno: 100 @ 635 nm
Responsività: 35 A/W a 800 nm
Corrente di buio Id: 0,05–0,5 nA
Corrente di rumore: 0,1 pA/√Hz
Capacitanza: 1 pF
Tempo di salita/discesa: 0,2 ns (Rload = 50 Ω)
Frequenza di taglio: 1,5 GHz
Temperatura di stoccaggio: -50 °C a +100 °C
Temperatura di funzionamento: -40 °C a +85 °C
Package: finestra in vetro 3×3 mm, package ceramico senza piedini (LCC)
Finestra: filtro passa-banda 635 nm

Specifiche tecniche

• Diametro attivo: 230 µm
• Lunghezza d'onda di massima sensibilità: 635 nm
• Tensione di breakdown Vbd: 120–210 V (binning disponibile)
• Coefficiente di temperatura di Vop per M costante: 0,5 V/°C
• Guadagno: 100 @ 635 nm
• Responsività: 35 A/W a 800 nm
• Corrente di buio Id: 0,05–0,5 nA
• Corrente di rumore: 0,1 pA/√Hz
• Capacitanza: 1 pF
• Tempo di salita/discesa: 0,2 ns (Rload = 50 Ω)
• Frequenza di taglio: 1,5 GHz
• Temperatura di stoccaggio: -50 °C a +100 °C
• Temperatura di funzionamento: -40 °C a +85 °C
• Package: finestra in vetro 3×3 mm, package ceramico senza piedini (LCC)
• Finestra: filtro passa-banda 635 nm
