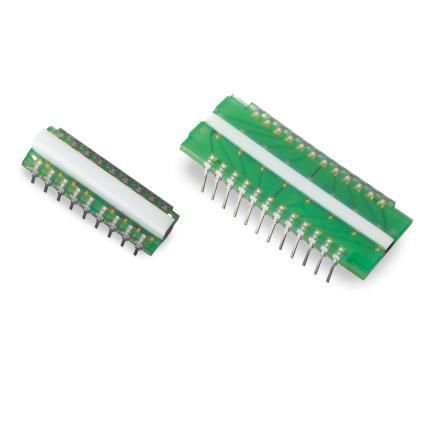

Array di fotodiodi chip on carrier VTA1216H-H-SC-01-0

Panoramica del prodotto
Il VTA1216H-H-SC-01-0 è un array di fotodiodi a 16 elementi progettato per la rilevazione di raggi X in architetture di imaging a singola o doppia energia. Il dispositivo ha un passo di 1,2 mm e può essere fornito con diversi scintillatori, inclusi CsI HE per la rilevazione ad alta energia. È compatibile per l'abbinamento con la serie VTA1216H-L per i canali a bassa energia in sistemi a doppia energia.

Dettagli
La serie VTA1216H è costituita da un array fotodiodo ad alta risoluzione a 16 canali, realizzato con otto fotodiodi a doppio elemento montati su circuito stampato FR-4. Le aree fotosensibili sono coperte da un rivestimento trasparente e i fili di collegamento sono protetti da un encapsulante glob-top. Sono disponibili opzioni di passo standard e personalizzate su richiesta. Le unità possono essere fornite con o senza materiale scintillatore montato sull'area attiva per convertire i raggi X incidenti in fotoni visibili.

Caratteristiche principali

• Fotodiodi con corrente di oscurità estremamente bassa per elevata sensibilità
• Alto rapporto segnale/rumore adatto ad applicazioni di imaging
• Scintillatori opzionali (es. CsI HE) per convertire raggi X in luce visibile
• 16 canali con passo di 1,2 mm
• Compatibile con sistemi di rilevazione a singola e doppia energia; abbinabile con la serie VTA1216H-L per la rilevazione a bassa energia

Specifiche tecniche

• Serie: VTA1216H
• Numero di elementi: 16 canali (8 fotodiodi a doppio elemento)
• Passo: 1,2 mm (distanza sensore-sensore)
• Sottostrato / montaggio: Fotodiodi montati su PCB FR-4
• Strati protettivi: Rivestimento trasparente sull'area fotosensibile; encapsulante glob-top a protezione dei fili di collegamento
• Scintillatore opzionale: Montato sull'area attiva su richiesta; disponibili vari cristalli (es. CsI HE per rilevazione ad alta energia)
• Applicazione: Progettato per la rilevazione di raggi X; adatto ad architetture a singola o doppia energia e all'abbinamento con la serie VTA1216H-L
• Prestazioni: Corrente di oscurità molto bassa e alto rapporto segnale/rumore
