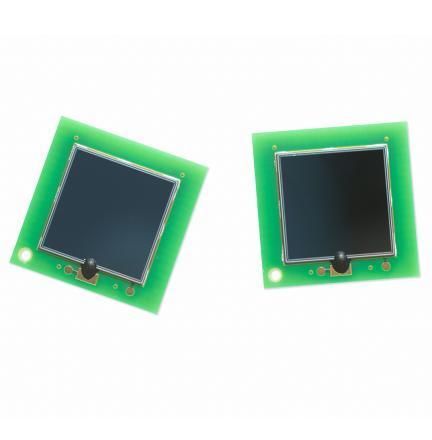

Fotodiodo in silicio VTH3020

a infrarossisensibile alle lunghezze d'ondachip on carrier

Panoramica
Il Excelitas VTH3020 è un fotodiodo al silicio a grande superficie con tecnologia Chip-on-Board (CoB) e area attiva di 100 mm², progettato per il rilevamento di particelle alfa e il monitoraggio del radon. La costruzione CoB semplifica l'assemblaggio con reflow e riduce l'assorbimento ottico dovuto alle finestre tradizionali, migliorando la responsività alle particelle alfa e alle sorgenti a basso livello di radiazione.

Caratteristiche

• Costruzione Chip-on-Board (CoB) per semplificare l'assemblaggio con reflow
• Responsività ottimizzata alle particelle alfa minimizzando le perdite per assorbimento delle finestre
• Grande area attiva per massimizzare l'efficienza di raccolta per radiazioni a basso livello
• Dimensioni area attiva disponibili: 5 × 5 mm e 10 × 10 mm
• Gamma di risposta spettrale: 400 nm a 1100 nm

Applicazioni

• Rilevamento del radon
• Rilevamento di particelle alfa

Specifiche tecniche

• Area attiva: 100 mm²
• Corrente di buio: massima 10 nA a 20 V polarizzazione inversa
• Capacitanza di giunzione: massima 120 pF a 20 V polarizzazione inversa
• Intervallo spettrale: 400 nm a 1100 nm
• Risposta spettrale di picco: 925 nm
• Sensibilità alla lunghezza d'onda di picco: tipica 0.70 A/W
• Tensione di rottura: > 100 V
