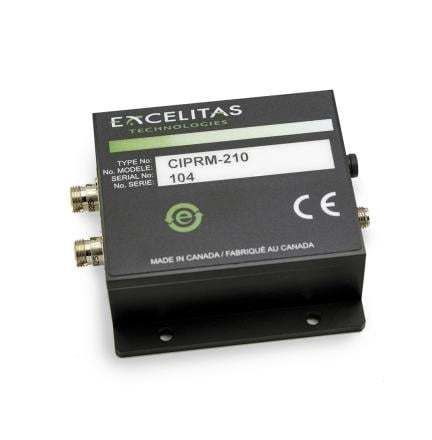

Fotorilevatore ad infrarossi vicini CIPRM series

InGaAsrapidocon amplificatore integrato

Descrizione del prodotto
La serie CIPRM di Excelitas comprende moduli riceventi ottici bilanciati che uniscono fotodiodi InGaAs PIN abbinati a un amplificatore transimpedenza (TIA) a basso rumore e alto guadagno, offrendo una rilevazione sensibile con cancellazione del rumore ottico in modo comune. Progettato per applicazioni che richiedono l'estrazione differenziale del segnale in presenza di interferenze ottiche.

Dettagli chiave

• Numeri di parte: CIPRM-110, CIPRM-210
• Ricevitore ottico bilanciato con due fotodiodi abbinati per elevato rapporto di reiezione in modalità comune (CMRR)
• Due opzioni di ingresso ottico: cavi pigtail in fibra monomodale (modello -110) e connettore FC (modello -210)
• Uscita RF, ingressi di alimentazione elettrica e due uscite di monitor della fotocorrente
• Custodia metallica robusta con fori di montaggio a flangia per installazione sicura
• Ampia gamma di temperatura di funzionamento e caratteristiche EMI/EMC migliorate per ambienti gravosi
• Progettato e costruito conforme a RoHS (Direttiva UE 2015/863/EU)

Descrizione funzionale
Il modulo impiega due fotodiodi InGaAs a basso rumore, strettamente abbinati, e un amplificatore transimpedenza per massimizzare la sensibilità annullando il rumore ottico in modalità comune. Le uscite di monitor della fotocorrente permettono di osservare in tempo reale le correnti dei rivelatori; un'uscita RF fornisce il segnale estratto per l'elettronica a valle o per le apparecchiature di prova.

Specifiche tecniche

• Intervallo spettrale: 800 - 1650 nm
• Bandwidth: 200 MHz
• Fotodiodi InGaAs e amplificatore transimpedenza (TIA) ad alte prestazioni
• Risposta abbinata tra i due fotodiodi
• Uscite di monitor della fotocorrente (due)
• Custodia meccanica robusta con montaggio a flangia
• Conforme a RoHS (Direttiva UE 2015/863/EU)
• Prestazioni EMC / EMI migliorate per ambienti gravosi
