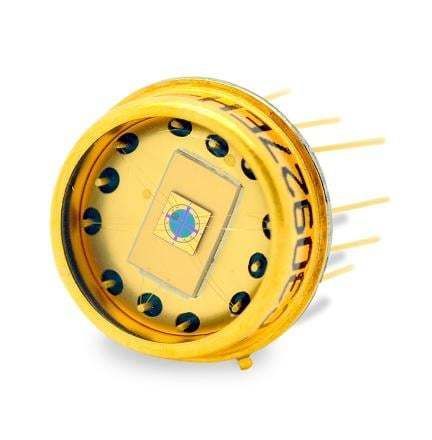

Modulo fotodiodo a valanga (APD) C30927EH-01

Panoramica
Il C30927EH-01 è un fotodiodo a valanga in silicio (APD) a quattro quadranti con diametro utile di 1,55 mm, progettato con una struttura reach-through a doppia diffusione. È ottimizzato per operare vicino a 1064 nm e offre elevata responsività e risposta rapida per rilevamento laser e sensori di posizione.

Applicazioni

• Allineamento laser e rilevamento YAG/Nd:YAG
• Rilevamento di posizione e profilatura del fascio
• Metrologia ottica e strumentazione scientifica
• Moduli rivelatori OEM per sorgenti impulsate e CW

Dettagli
La configurazione a quadranti utilizza una giunzione di valanga comune; la separazione dei quadranti è ottenuta segmentando la superficie p+ di ingresso luce opposta alla giunzione. Questo design elimina gli spazi morti tra gli elementi, preservando la risposta in asse. Il dispositivo è ottimizzato intorno a 1064 nm e mantiene elevata responsività a 1060 nm. È fornito in package TO-8 ermeticamente sigillati e a profilo basso, adatti all'integrazione in assemblati rivelatori compatti.

Caratteristiche chiave e vantaggi

• Angolo pieno per superficie fotosensibile totalmente illuminata > 90°
• Alta efficienza quantica ottimizzata per le lunghezze d'onda YAG
• Risposta temporale rapida per rilevamento di laser impulsati (tempo salita/discesa tip. ~3 ns)
• Grande area attiva (1,77 mm²) per facilitare l'allineamento
• Package TO-8 ermetico e a profilo basso per montaggio affidabile

Specifiche tecniche

• Intervallo tensione di rottura (V): 350 a 485
• Tensione di rottura tipica (V): 425
• Guadagno tipico (M): 100
• Coefficiente di temperatura tipico per guadagno costante (V/°C): 2,4
• Responsività minima a 1060 nm (A/W): 12
• Responsività tipica a 1060 nm (A/W): 15
• Corrente di buio totale tipica (nA): 100
• Corrente di buio totale massima (nA): 200
• Corrente di rumore tipica per elemento (pA/√Hz): 1,0
• Corrente di rumore massima per elemento (pA/√Hz): 1,5
• Capacitanza totale tipica di tutti i quadranti (pF): 3
• Capacitanza totale massima di tutti i quadranti (pF): 5
• Resistenza di serie massima (Ω): 15
• Tempo di salita e discesa tipico (ns): 3
• Temperatura di stoccaggio (°C): -60 a 120
• Temperatura di esercizio (°C): -40 a 60
