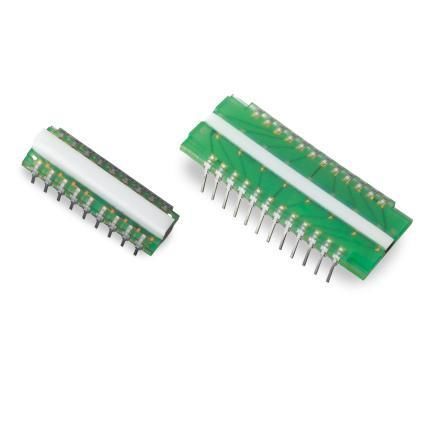

Array di fotodiodi chip on carrier VTA1616H-H-NC-00-0

Panoramica del prodotto
Il VTA1616H-H-NC-00-0 è un array di fotodiodi in silicio (PDA) a 16 canali con passo di 1,6 mm, progettato per la rivelazione di raggi X. È disponibile opzionalmente con cristalli scintillatori per la rivelazione ad alta energia e può essere abbinato alla serie VTA1616H-L in architetture a doppia energia.

Descrizione della serie
La serie VTA1616H fornisce un array fotodiodo ad alta risoluzione a 16 canali, con fotodiodi singoli montati direttamente su PCB FR-4. Il passo standard è 1,6 mm; altri passi sono fornibili come opzioni standard o realizzabili su specifica del cliente.

Costruzione e opzioni
L'assemblato è incapsulato in una massa stampata trasparente e resistente alle radiazioni X per proteggere i diodi e l'elettronica. I dispositivi possono essere forniti con o senza scintillatore montato sull'area attiva per convertire i raggi X incidenti in fotoni visibili.

Applicazioni
Progettato per l'integrazione in sistemi di rilevazione a raggi X, comprese architetture di imaging o ispezione a singola e doppia energia. Adatto per imaging medico, scanner di sicurezza e controlli non distruttivi industriali quando correttamente integrato nell'architettura di sistema.

Caratteristiche principali

• 16 canali con passo di 1,6 mm
• Fotodiodi in silicio con corrente di buio molto bassa
• Alto rapporto segnale-rumore
• Cristalli scintillatori opzionali per la conversione dei raggi X in fotoni visibili
• Compatibile con configurazioni a singola e doppia energia; può essere abbinato a VTA1616H-L per la rivelazione a bassa energia

Specifiche tecniche

• Serie: VTA1616H Series
• Numero di elementi: 16 fotodiodi singoli
• Passo (distanza sensore-sensore): 1,6 mm (standard; altri passi disponibili)
• Montaggio: Fotodiodi montati direttamente su PCB FR-4
• Encapsulante: Stampato, resistente alle radiazioni X, materiale otticamente trasparente
• Scintillatore: Opzionale, montato sull'area attiva per convertire i raggi X in fotoni visibili
• Applicazione: Rivelazione di raggi X; adatto per architetture di rilevazione a singola o doppia energia
