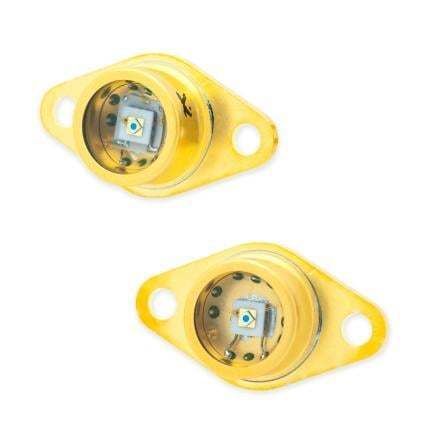

Modulo fotodiodo a valanga (APD) C30902SH-TC

Panoramica del prodotto
I fotodiodi ad avalanche in silicio (Si APD) Excelitas C30902SH sono APD ad area estesa e ad alta velocità che garantiscono elevata responsività e basso rumore. Sono ottimizzati per l'uso in modalità Geiger (VOP > VBD) per la rivelazione di fotoni singoli o in modalità lineare (VOP < VBD) con guadagni fino a 250. Il C30902SH-TC è progettato per il rilevamento a livelli di luce ultra-bassi (potenze ottiche < 1 pW) e può raggiungere probabilità di rivelazione di fotoni singoli fino a circa il 50% in modalità Geiger. Sono disponibili opzioni con raffreddamento termolettrico integrato (a singolo o doppio stadio) per migliorare il counting oscuro e la stabilità.

Caratteristiche e vantaggi

• APD Si 0,5 mm in package TO-66
• Alta efficienza quantica — 84% tipica a 800 nm
• Rumore estremamente basso a 0 °C
• Elevata responsività — guadagni di avalanche interni > 250
• Gamma spettrale: 400 nm – 1100 nm
• Risposta temporale — tipica 0,4 ns
• Ampia gamma di temperatura operativa: -40 °C a +85 °C
• Opzione con raffreddatore TE integrato (suffisso «-TC» per single-stage)

Note sulle prestazioni
Utilizzabile in modalità lineare con guadagni tipici ≈ 250 o superiori. In modalità Geiger il dispositivo mostra tassi di dark count bassi e stabili e bassa afterpulsing; in questa modalità l'amplificazione esterna spesso non è necessaria per la rivelazione di singoli fotoni.

Applicazioni

• LiDAR / sistemi Time-of-Flight (ToF)
• Comunicazione quantistica e ricerca
• Conteggio di fotoni / rivelazione di fotoni singoli
• OTDR (reflectometria nel dominio temporale)
• Scanner e rilevamento laser

Caratteristiche / Specifiche tecniche

• Area attiva: 0,2 mm²
• Diametro attivo: 0,5 mm
• Tensione di rottura: tip. 225 V
• Capacitanza: tip. 1,5 pF
• Coefficiente di temperatura: tip. 0,7 V/°C
• Corrente di buio: 2 nA
• Rumore oscuro: 0,04 pA/√Hz
• Potenza equivalente di rumore: 0,29 fW/√Hz
• Responsività tipica: 135 A/W a 800 nm
• Guadagno raccomandato: 250
• Package: TO-66
