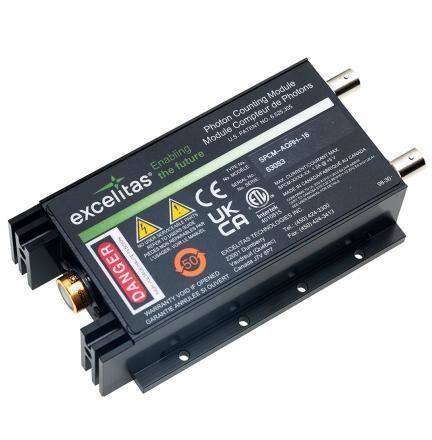

Contatore di fotoni digitale SPCM-AQRH

tramite citometria a flussolasera fluorescenza

Panoramica del prodotto
Il modulo di conteggio fotoni SPCM-AQRH rileva singoli fotoni nel campo 400 nm–1064 nm. Usa un fotodiodo a valanga in silicio SLiK con area attiva circolare di 180 µm, con efficienza di rilevamento fotoni (PDE) superiore al 70% a 650 nm. Ogni evento genera un impulso TTL disponibile sul connettore BNC posteriore. Il fotodiodo è raffreddato a effetto termo-elettrico e controllato in temperatura per prestazioni stabili con temperature del case tra 5 °C e 70 °C.

Caratteristiche principali

• APD SLiK in silicio con area attiva circolare 180 µm
• PDE di picco >70% @650 nm
• Uscita TTL su BNC posteriore; opzione uscita gated
• Alimentazione singola +5 V
• Raffreddamento termo-elettrico e controllo attivo della temperatura
• Circuiteria di protezione interna contro sovraccarichi dovuti a luce ambientale
• Tempo morto minimo <25 ns (migliorie elettroniche recenti)
• Gamma dinamica >35 Mcps
• Bassa probabilità di afterpulse e alta uniformità sull'area attiva

Specifiche tecniche

• Intervallo spettrale: 400 nm–1064 nm
• Efficienza di rilevamento di picco: >70% @650 nm (su 180 µm di diametro)
• Diametro area attiva: 180 µm
• Gamma dinamica: >35 Mcps
• Tempo morto minimo: <25 ns
• Uscita: impulso TTL su BNC posteriore; uscita gated disponibile
• Alimentazione: +5 V singola
• Raffreddamento: TEC con controllo temperatura; temperatura di esercizio case 5 °C–70 °C
• Protezione: protezione interna contro sovraccarichi
• Conforme: RoHS

Opzioni e modelli
Il modulo è fornito di serie con finestra a spazio libero. Interfacce opzionali: adattatore fibra FC, staffa C-mount e adattatore per cage-tube. Varianti disponibili con diverse larghezze di impulso, tempi morti e ampiezze:

• SPCM-AQRH-1X — larghezza impulso 10 ns; tempo morto 24 ns; ampiezza 2,2 V
• SPCM-AQRH-2X — larghezza impulso 18 ns; tempo morto 28 ns; ampiezza 2,2 V
• SPCM-AQRH-3X — larghezza impulso 28 ns; tempo morto 35 ns; ampiezza 2,2 V
• SPCM-AQRH-4X — larghezza impulso 10 ns; tempo morto 24 ns; ampiezza 4,4 V
• SPCM-AQRH-5X — larghezza impulso 18 ns; tempo morto 28 ns; ampiezza 4,4 V
• SPCM-AQRH-6X — larghezza impulso 28 ns; tempo morto 42 ns; ampiezza 4,4 V

Applicazioni e integrazione

• TCSPC e misure di lifetime in fluorescenza
• Rilevazione in condizioni di luce estremamente bassa: LIDAR, ottica quantistica e comunicazioni quantistiche
• Spettroscopia a bassa intensità e rilevazione di singole molecole
• Integrazione OEM e strumenti di laboratorio con alimentazione +5 V
• Opzioni di montaggio e interfacce ottiche per integrazione nei sistemi esistenti
