Fotodiodo a infrarossi C30902EH-2

a valangaLIDARin silicio

Panoramica del prodotto

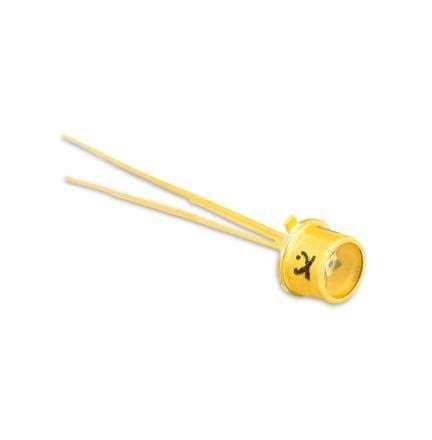

I fotodiodi a valanga al silicio Excelitas C30902EH sono rivelatori reach-through ad area estesa e alta velocità che offrono elevata responsività e basso rumore per applicazioni in condizioni di bassa luminosità. Il C30902EH-2 è fornito in package TO-18 con finestra in vetro piano e filtro ottico da 905 nm; il diametro attivo fotosensibile è 0,5 mm. È disponibile anche una variante SPAD (C30902SH) per il conteggio di singoli fotoni in modalità Geiger.

Descrizione tecnica principale
I dispositivi utilizzano una struttura reach-through a doppia diffusione che garantisce elevata responsività da 400 nm a 1000 nm e veloci tempi di salita/discesa. La responsività rimane sostanzialmente costante fino a tip. 800 MHz di modulazione. Il chip rilevatore è saldato ermeticamente in un package TO-18 modificato. I guadagni d'avalanche tipici superano 150 per applicazioni che richiedono maggiore sensibilità.

Caratteristiche e vantaggi

• APD in Si 0,5 mm in package TO-18
• Alta efficienza quantica — tip. 60% a 905 nm
• Basso rumore scuro a temperatura ambiente
• Alta responsività con guadagni d'avalanche interni >150
• Risposta spettrale centrata su 860–960 nm
• Risposta temporale rapida — tip. 0,4 ns
• Intervallo di temperatura di esercizio −40°C a +85°C

Applicazioni

• Misurazioni LiDAR e ToF
• Reflectometria ottica nel dominio del tempo (OTDR)
• Rilevazione di fluorescenza a piccolo segnale
• Scanner laser e sistemi di rilevamento

Specifiche tecniche

• Area attiva: 0,2 mm²
• Diametro attivo: 0,5 mm
• Tensione di breakdown: tip. 225 V
• Capacitanza: 1,5 pF
• Coefficiente di temperatura: tip. 0,7 V/°C
• Corrente oscura: 7 nA
• Rumore scuro: 0,1 pA/√Hz
• Potenza equivalente di rumore: 1,23 fW/√Hz
• Responsività tipica: 66 A/W a 905 nm
• Guadagno raccomandato: 150
• Package: TO-18, finestra piana, filtro 905 nm
